Барометр – прибор, измеряющий показания давления воздуха на окружающие предметы, был изобретен в 17 веке выдающимся итальянским ученным Э. Торричелли. Первоначально выглядел как стеклянная трубка с отметками, внутри её наполняла ртуть. В момент проведения исследования столбик ртути находился на 760 мм, теперь этот показатель принято считать уровнем нормального давления, по которому судят, повышается давление или наоборот понижается. Прибор такого вида благодаря высокой степени точности и сейчас применяются на различных метеостанциях и в научных лабораториях. Спустя 2 века, проведя огромное количество испытаний и пользуясь наработками выдающегося немецкого ученого Якова Лейбница, инженер-изобретатель из Франции Люсьен Види явил миру свое «детище» - усовершенствованный барометр-анероид (от греческого «анерос» - «без влаги»), который был намного безопаснее в использовании и имел более легкий вес. |
На сегодняшний день существуют такие разновидности:
- Жидкостные барометры;
- Ртутные;
- Барометры- анероиды;
- Электронные.
Принцип работы барометра
Внешне жидкостный барометр имеет вид стеклянных трубок, взаимодействующих друг с другом как сообщающиеся сосуды в соответствии с гидростатическими законами. Заполняет их ртуть или другие легкие по весу жидкости (глицерин, масло).
Чашечный барометрЧашечный – стеклянная трубка с закрытым концом и чашкой, показания давления определяют, замеряя высоту столбика жидкости, который начинается от уровня чашки и заканчивается отметкой верхнего мениска. |
Сифонный барометрСифонный - трубка с закрытым длинным концом, сифонно-чашечный – две трубки, одна в открытом виде, другая в закрытом + чашка, в них показания давления воздуха устанавливают с помощью определения разности уровней столбика жидкости в первой и второй трубке. |
Ртутный барометрРтутный барометр - пара сообщающихся сосудов, внутри - ртуть, верх одной стеклянной трубки, длиной примерно в 90 см, закрыт, там нет воздуха. В зависимости от изменений в давлении ртуть под воздействием воздуха поднимается либо опускается в стеклянной трубке, а небольшой поплавок показывает движение ртутной массы и останавливается на отметке, показывающей её уровень в миллиметрах. Норма – ртуть на отметке 760 мм рт. ст., показания выше этого значения – идет процесс повышения давления, ниже – понижения. Барометры такого типа практически не используются в обычном обиходе, ведь ртуть является опасным ядовитым веществом, конструкция барометра довольно громоздка и требует острожного отношения. Поэтому они широко применяются только в лабораторных условиях, на различных научных метеорологических станциях и в промышленности, там, где важная абсолютная точность передачи данных. |

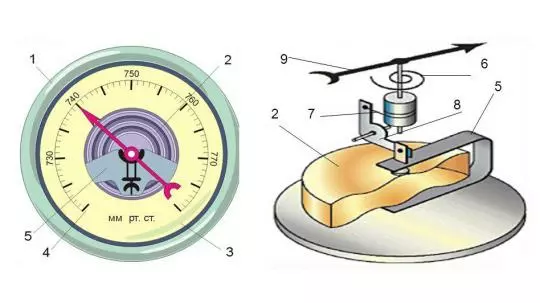

Классический барометр-анероид(1 - корпус; 2 - гофрированная пустотелая металлическая коробочка; 3 - стекло; 4 - шкала; 5- металлическая плоская пружина; 6 - спиральная пружина; 7 - нить; 8 - передаточный механизм; 9 - стрелка-указатель) Система работы механического барометр-анероида, в котором отсутствует какая-либо жидкость, основан на принципе воздействия давления воздуха на металл. В середине прибора располагается коробка с тонкими гофрированными стенками из металла, под силой действия воздуха стенки сжимаются или разжимаются, рычажок поворачивает стрелку в ту или иную строну. Бывают настенного и настольного типа, очень удобны и практичны в использовании, поэтому их очень часто используют в домашних условия, в офисах и различных учреждениях. |
Электронный барометрЭлектронный (или цифровой) барометр - современная разновидность данного прибора, линейные показатели обычного барометра-анероида преобразовываются в электронный сигнал, который обрабатывается микропроцессором и выводится на жидкокристаллический экран. Имеет компактные размеры, прост и удобен в использовании, например, для рыбалки, туризма или как дачный вариант. На данный момент уже существует цифровой вариант барометров, которые встроены как дополнительная функция в мобильное устройство или в часы-барометры. |
