Сборка и подготовка к работе станции Сокол-М

Данный раздел на очном региональном этапе конкурса АгроНТИ-2021 используется в ознакомительных целях.

Включение изделия

Включение станции «СОКОЛ-М1» выполняется в следующем порядке:

Установить SIM-карту в разъем 10 (рис.5), карта устанавливается контактами «внутрь» корпуса станции до щелчка;

Рис.1. Установка SIM-карты


Включить питание станции «СОКОЛ-М1» с помощью ключа 11 (рис. 5). Так как во встроенном контроллере заряда аккумуляторов присутствует защита от переполюсовки, то процедура включения может отличаться:

Случай 1: метеостанция включается после пребывания в выключенном состоянии более 2 минут, запуск происходит при недостаточном освещении (например, включение в помещении после  распаковки). В этом случае метеостанция включается после повторной подачи питания:

  • ON
  • пауза 1 с.
  • OFF
  • пауза 1 с.
  • ON

Случай 2: метеостанция включается после пребывания в выключенном состоянии менее 2 минут или запускается при уличном дневном освещении. В этом случае станция запускается после первого поворота ключа.

На корпусе метеостанции имеется светодиодный индикатор «12». При запуске метеостанции индикатор начинает мигать с частотой:

  • 3 раза в секунду при отсутствии времени UTC;
  • 1 раз в секунду при установленном времени UTC, получаемом от сети GSM или GPS.1

Монтаж изделия на месте эксплуатации

Изделие устанавливается на мачте-опоре на ровной площадке, свободной от препятствий, способных повлиять на показания изделия. Минимально допустимое расстояние до ближайших препятствий составляет:

  •  отдельные предметы на расстоянии не ближе, чем их четырехкратная высота;
  • максимальный угол между точкой крепления метеостанции к опоре и верхней точкой препятствующих объектов должен составлять 45° к горизонтальной поверхности.

Чтобы свести к минимуму эффект разбрызгивания осадков, рекомендуется избегать участков с твердым покрытием, таких как металл, асфальт или бетон. Вместо этого рекомендуется производить установку изделия на низкой траве, гравии, гальке или на мягком грунте. Необходимо избегать оборудования площадок на склонах или у крутых откосов, спускающихся в одном направлении (особенно если это направление совпадает с преобладающим направлением ветра) для того, чтобы выбранный участок не вносил существенных искажений в скорость и направление ветра. Не рекомендуется устанавливать изделие на крышах зданий, т.к. это может привести к искажению результатов измерений.

Прежде, чем приступать к установке «СОКОЛ-М1», необходимо подготовить монтажную опору для изделия. В качестве опоры должны использоваться металлические труба или столб с наружным диаметром от 40 до 46 мм.

Монтаж изделия выполняется в следующем порядке:

  • распаковать изделие;
  • проверить комплектность изделия в соответствии с документом 4 Паспорта. ;
  • проверить составные части изделия на отсутствие повреждений. Для этого необходимо последовательно осмотреть все составные части изделия с целью выявления внешних механических повреждений и проверить состояние кабелей питания и интерфейсных кабелей с целью выявления внешних механических повреждений. ;
  • установить измерители скорости и направления воздушного потока на корпус метеостанции и зафиксировать с помощью крепежных винтов (рис. 2). Установить крыльчатку анемометра на вал измерителя скорости воздушного потока;
  • подключить интерфейсные кабели измерителей скорости и направления ветра к разъемам 4 и 5 согласно маркировке на корпусе изделия (рис.6). Опционально датчики ветра могут быть установлены на расстоянии до 10 метров от метеостанции. Возможное расположение датчиков ветра относительно метеостанции «СОКОЛ-М1» указано на рис.3;
  • установить антенны 1 и 9 согласно маркировке на корпусе изделия (рис.2);20
  • установить SIM-карту в разъем 10 и включить метеостанцию поворотом ключа 11 После включения светодиодный индикатор 12 начнет мигать с частотой 3 раза в секунду (метеостанция находится в режиме захвата времени) или 1 раз в секунду (в метеостанции установлено время);
  • установить основание изделия на монтажную опору. С помощью гаечного ключа (13 мм) равномерно затянуть крепежные винты. При этом солнечная батарея изделия должна быть ориентирована на юг для нулевого отсчета флюгера и получения максимального количества солнечной энергии;
  • добиться горизонтального расположения основания изделия с помощью показаний в автономном ПО «Sokol meteo» в окне «Положение» (вкладка «Состояние»). Значения продольного и поперечного наклона должны лежать в диапазоне ±2 градуса;
  • после проделанных процедур изделие готово к работе.

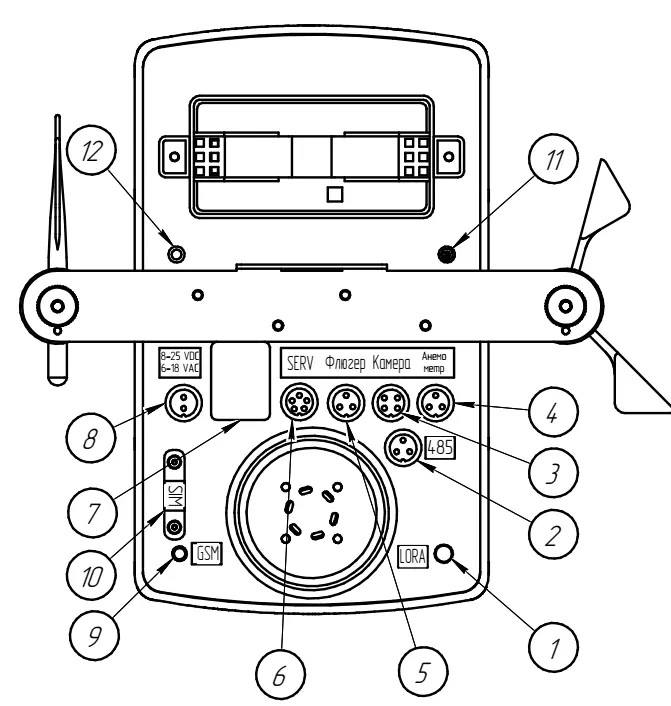

Рис. 2. Расположение разъемов на нижней панели станции «СОКОЛ-М1»:

  1. разъем для подключения LoRa-антенны;
  2.  разъем интерфейса RS-485 MODBUS (на изделии обозначено - 485);
  3.  разъем для подключения камеры;
  4.  разъем для подключения измерителя скорости воздушного потока;
  5.  разъем для подключения измерителя направления воздушного потока;
  6.  разъем сервисного интерфейса (на изделии обозначено - SERV);
  7.  USB-разъем;
  8.  раазъем для подключения внешнего источника питания;
  9. разъем для подключения GSM-антенны;
  10. разъем установки SIM-карты;
  11. замок включения/выключения цепи аккумуляторов;
  12.  индикатор светодиодный.22

Рис.3. Возможное расположение датчика ветра относительно метеостанции «СОКОЛ-М1»




Зарядка аккумуляторной батареи


Перед началом эксплуатации метеостанции, а также при низком заряде аккумуляторной батареи, необходимо её полностью зарядить. Аккумуляторная батарея установленная в метеостанции заряжаются от 3 источников питания:

  • — солнечная батарея
  • — разъем USB
  • — разъем внешнего питания 12 В

Если солнечная батарея используется для поддержания аккумуляторной батареи в заряженном состоянии и не предназначена для быстрого заряда, то разъем USB и разъем внешнего питания для этого и предназначены. Поэтому для заряда метеостанции необходимо ее подключить к источнику питания 5 В (USB ПК или зарядного устройства) или к источнику питания 12 В.

Полная зарядка аккумуляторных батарей длится порядка 12 часов. При глубоком разряде аккумуляторной батареи режим предварительной зарядки может увеличить время полной зарядки до 20 часов.
Состояние аккумуляторной батареи можно посмотреть либо в конфигураторе «Sokolmeteo» во вкладке «состояние», либо на сервере sokolmeteo.com (поле «Upow»). Аккумуляторная батарея считается полностью заряженной если напряжение на ней порядка 4,1 В. Аккумуляторная батарея разряжена, если напряжение на ней ниже 3,5 В.



Устройство готово к работе.
