Работа с метеостанцией Сокол-М

При выполнении заданий конкурса АгроНТИ по направлению АгроМетео регистрация не производится,

логин и пароль будет сообщен наставниками на площадках Агроуниверситетов!



Вход в программу управления и получения данных.

Перейдите по ссылке https://sokolmeteo.com/login с логином выданным руководителем или полученным в приглашении пароль 123456789.

Внимание в день проведения финала зароль будет изменён!

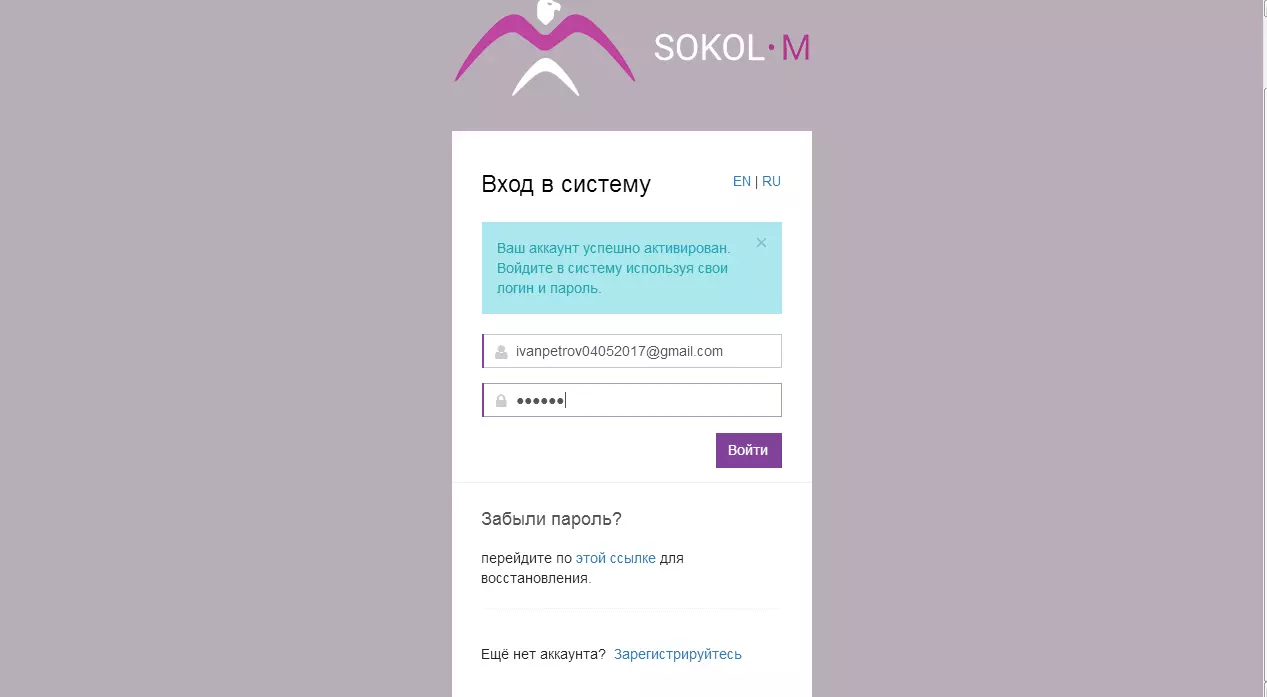

При переходе по ссылке, открывается окно входа в систему, где необходимо ввести логин и пароль и нажать кнопку «Войти».

После успешного входа отображается главная страница.

В верхнем меню доступны следующие функции:

Значок уведомлений

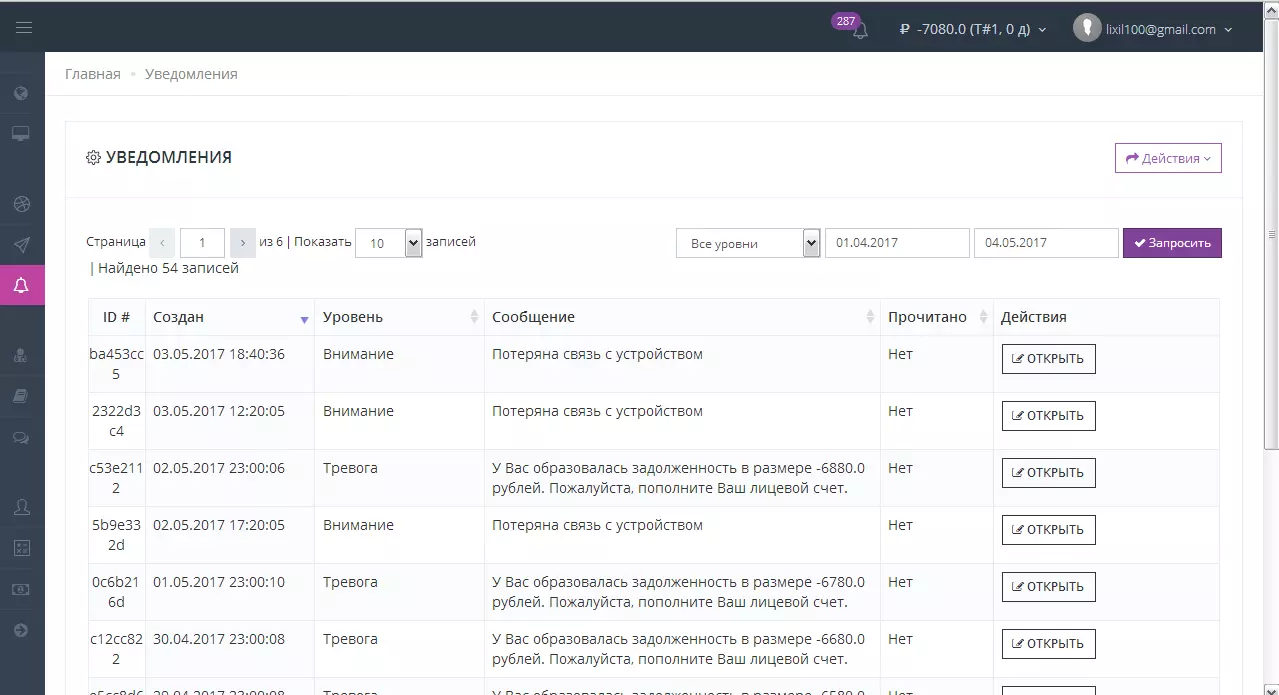

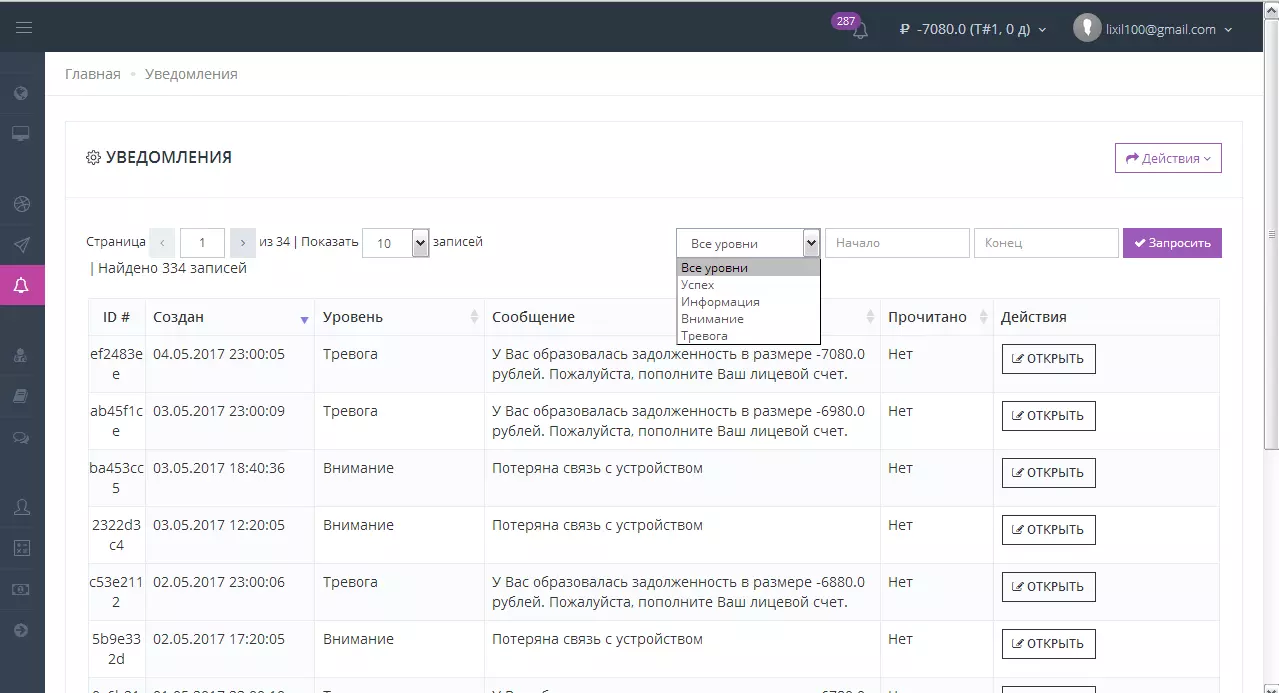

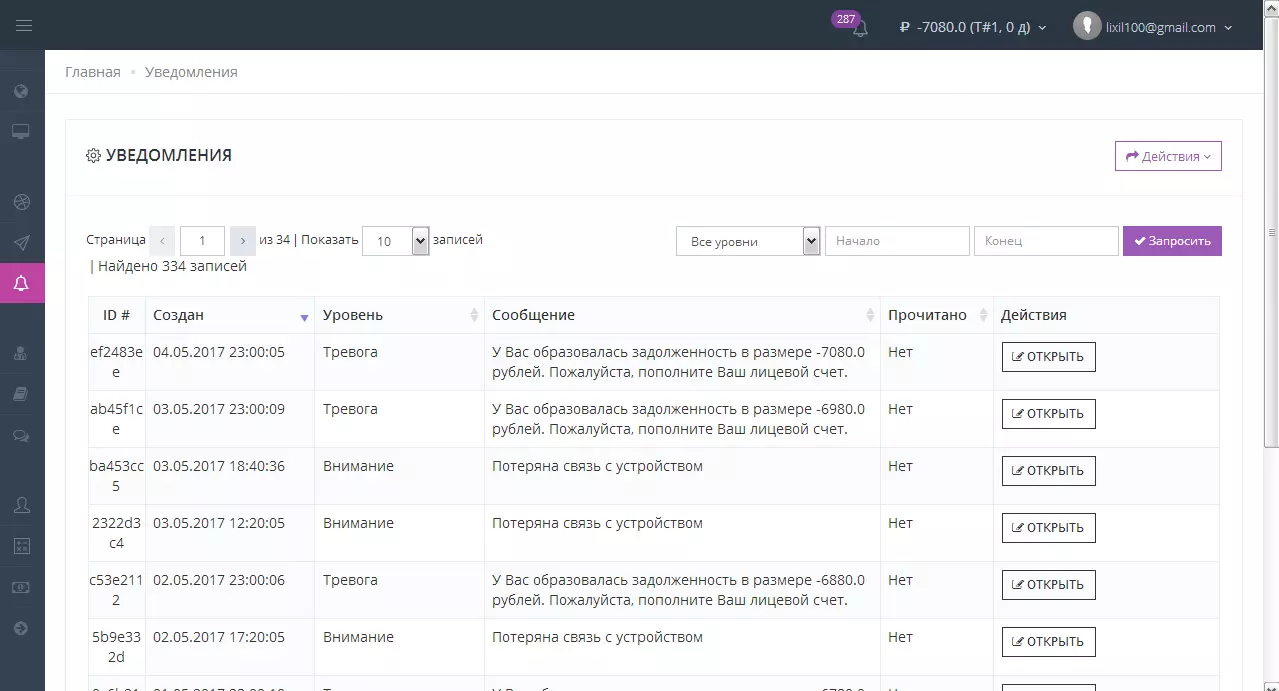

При нажатии на кнопку «все», появляется список уведомлений в виде таблицы.

Также можно отобразить список уведомления за определенный период. Для этого надо указать начало и конец периода и нажать кнопку «Запросить».

Есть возможность выбрать уведомления по уровню. Для этого необходимо выбрать нужное из выпадающего списка «Все уровни».

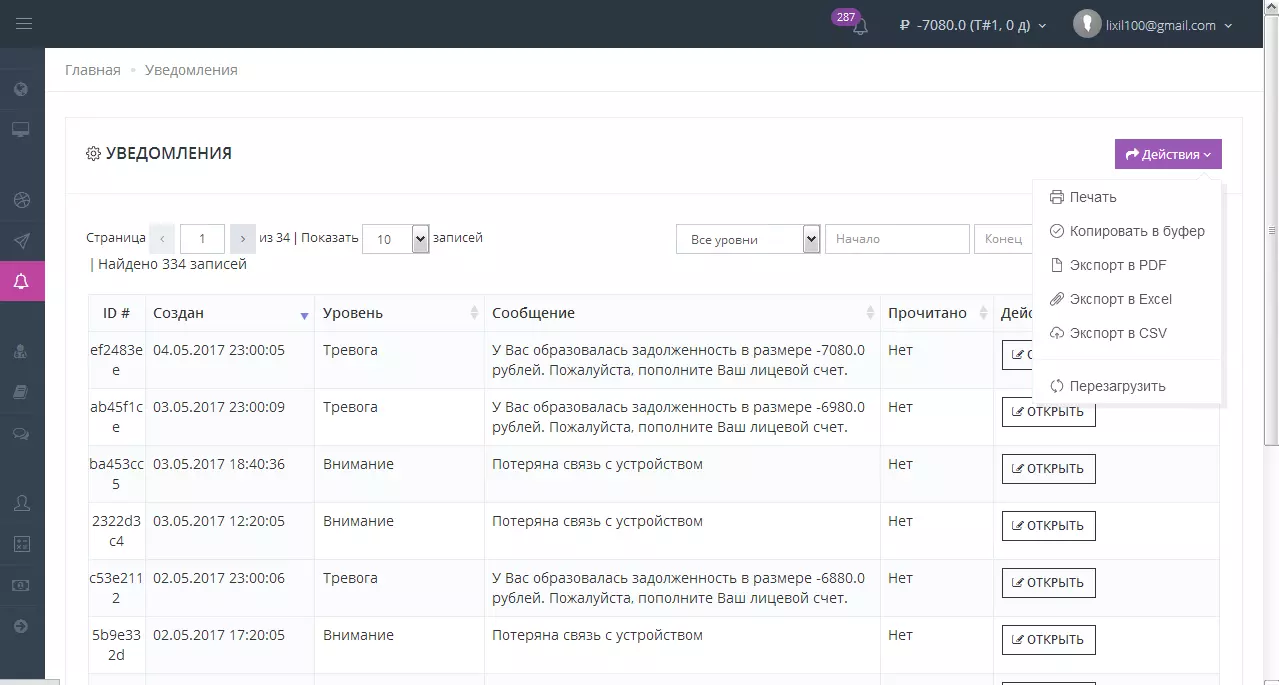

Для того чтобы распечатать, экспортировать или копировать данные из таблицы, надо нажать на кнопку «Действия» и выбрать необходимое из списка.

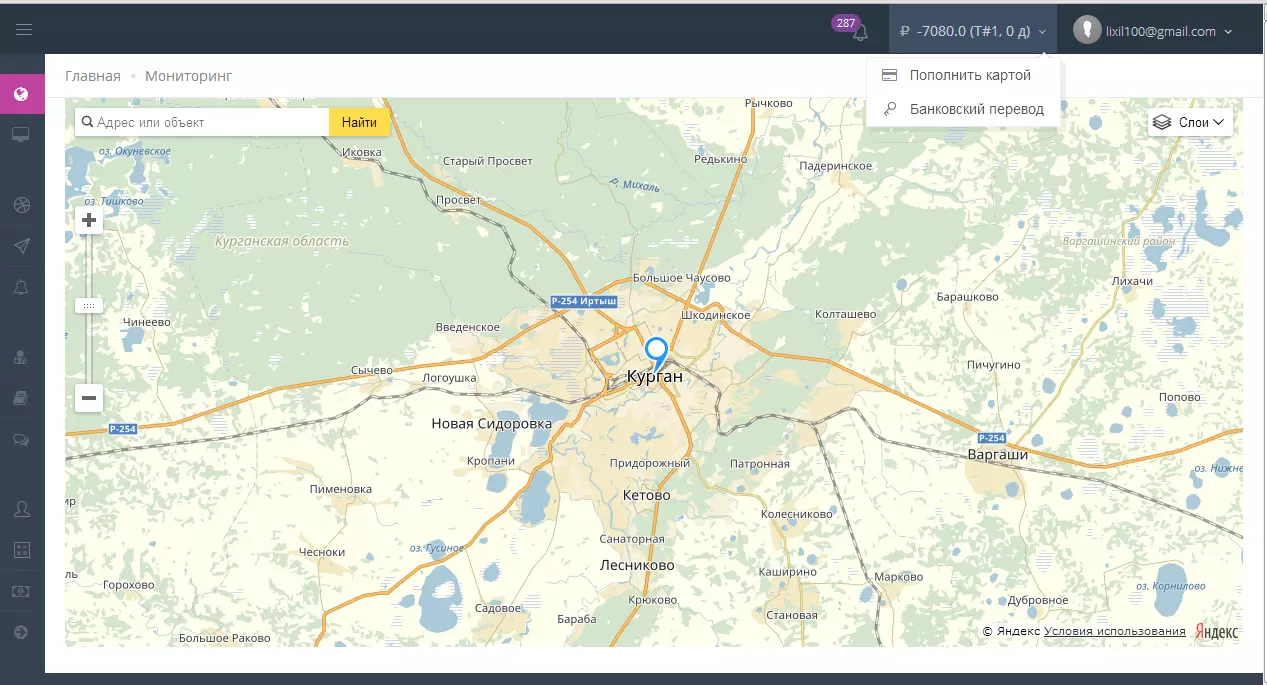

Отображение средств на счете, который можно пополнить картой или банковским переводом.

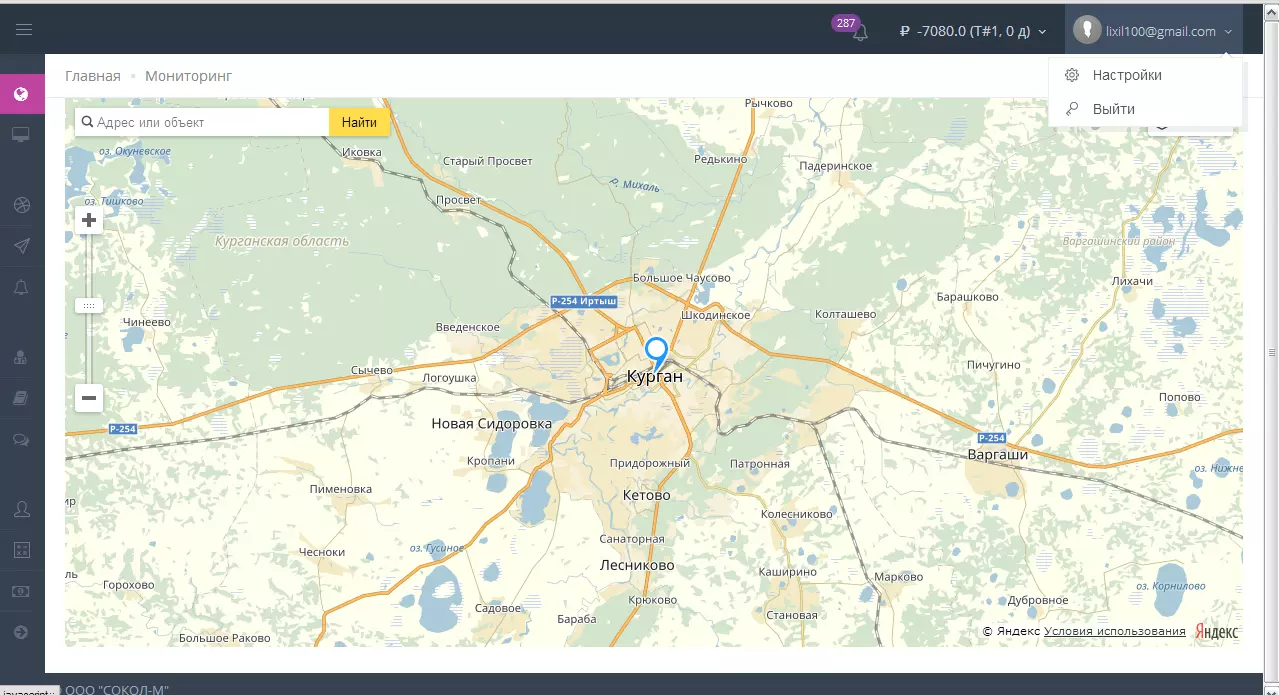

Настройки профиля

В настройках есть возможность выбора языка и изменении толщины линий на графике.

В боковом меню доступны следующие вкладки:

Мониторинг

Рабочий стол

Устройства

Сообщения

Уведомления

Анализы



Устройства

Для добавления нового устройства необходимо сделать следующее:

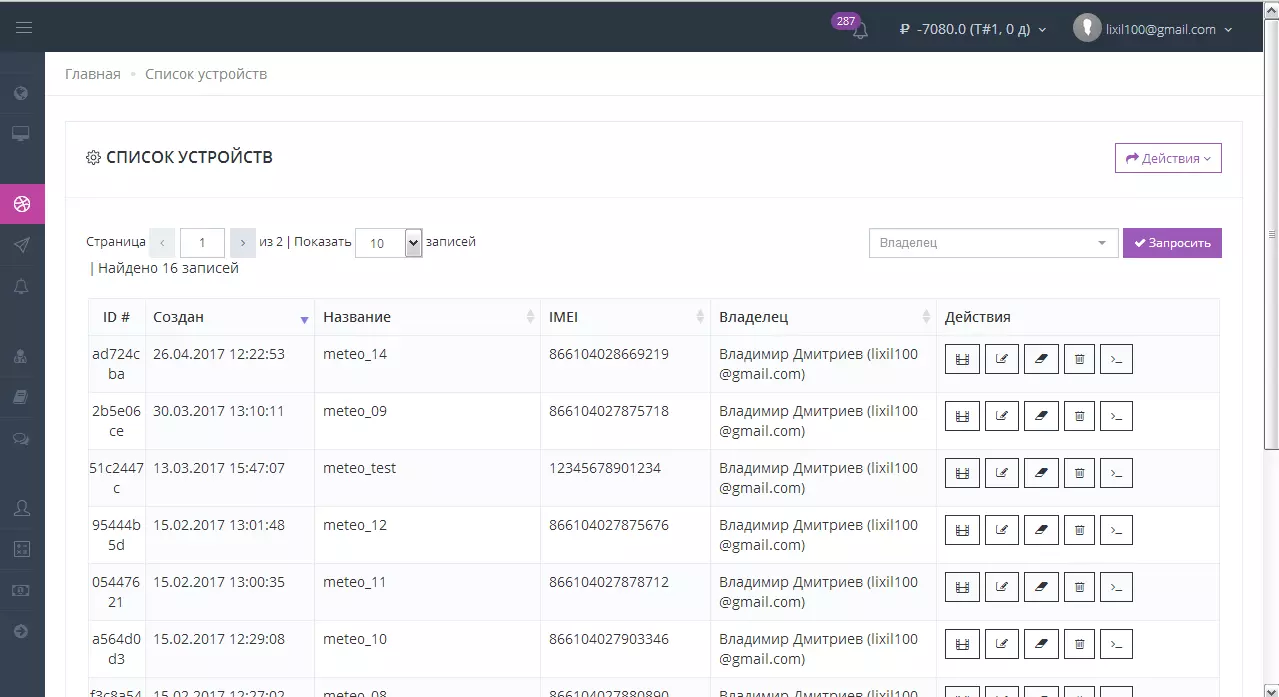

В боковом меню выбрать вкладку «Устройства». Появится список всех имеющихся устройств.

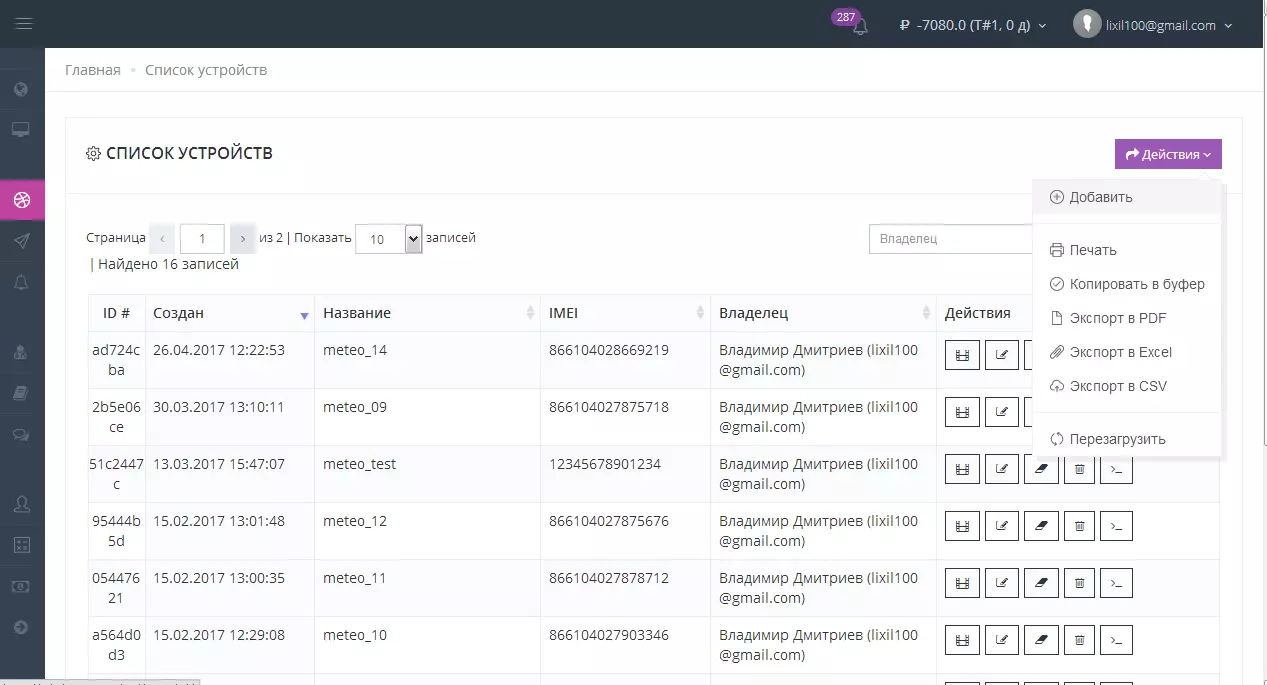

Далее необходимо нажать на кнопку «Действия» и выбрать из списка строку «Добавить».

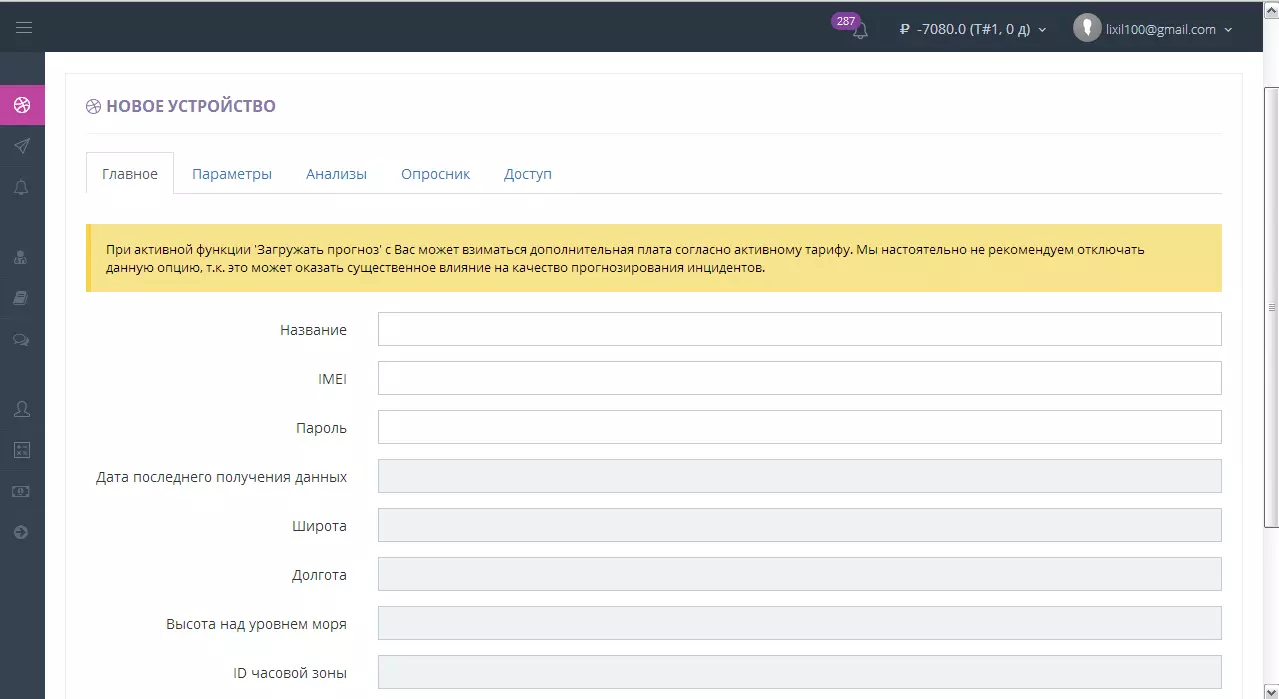

Откроется форма с полями для заполнения.

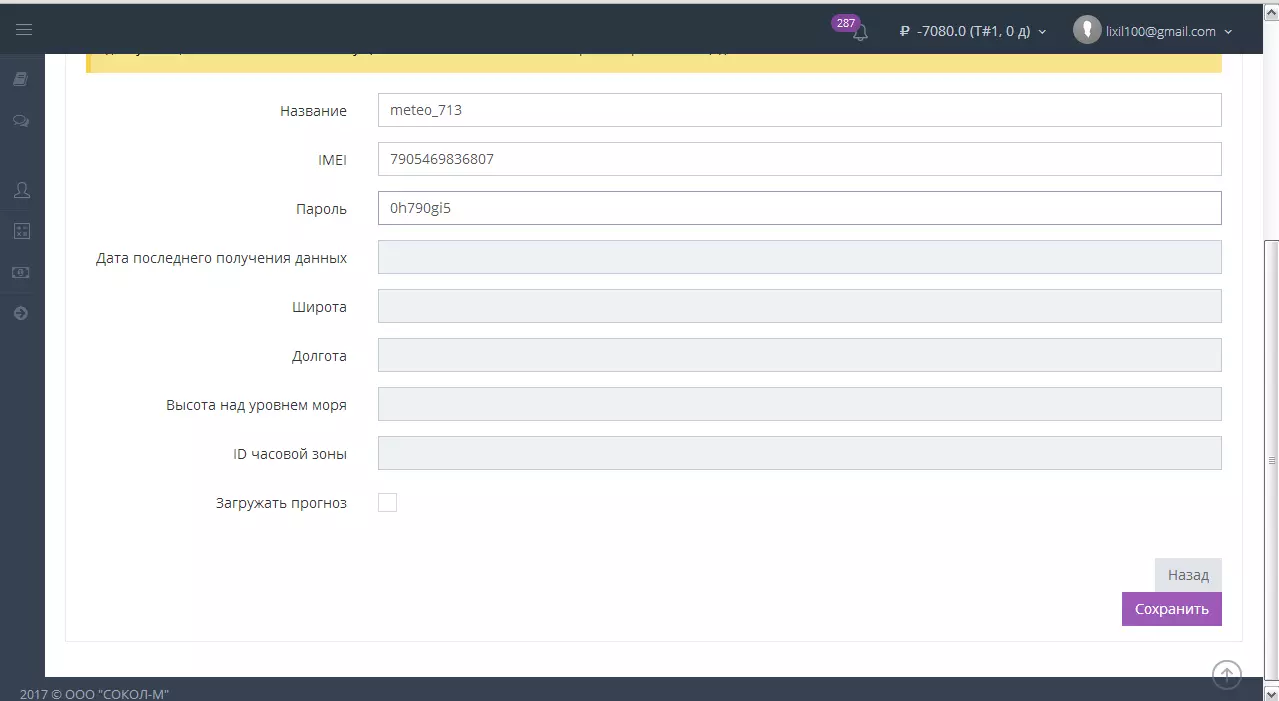

Для успешного добавления нового устройства необходимо заполнить следующие поля: название устройства, IMEI и пароль, которые указаны на самом устройстве (остальные поля заполняются по усмотрению) и нажать на кнопку «Сохранить».

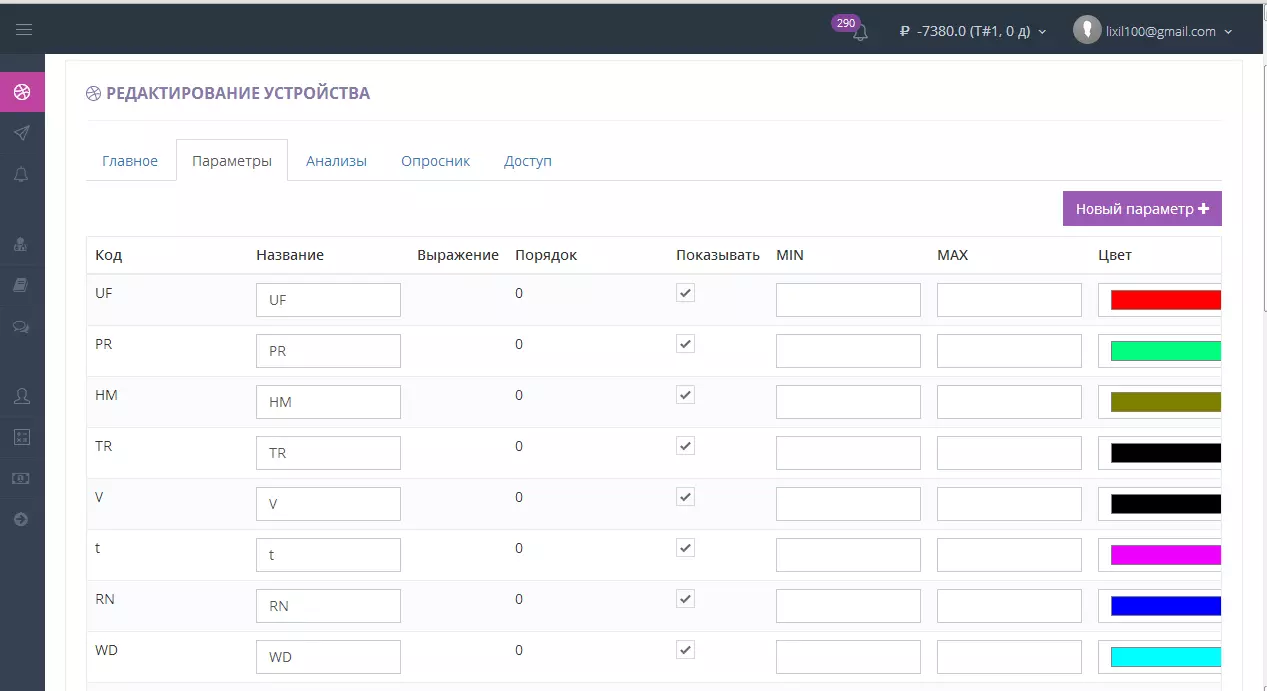

Параметры нового устройства создадутся автоматически после первого получения данных от устройства. После этого есть возможность создавать виртуальные вычисляемые параметры. Для этого надо перейти на вкладку «параметры», нажать на кнопку «новый параметр».

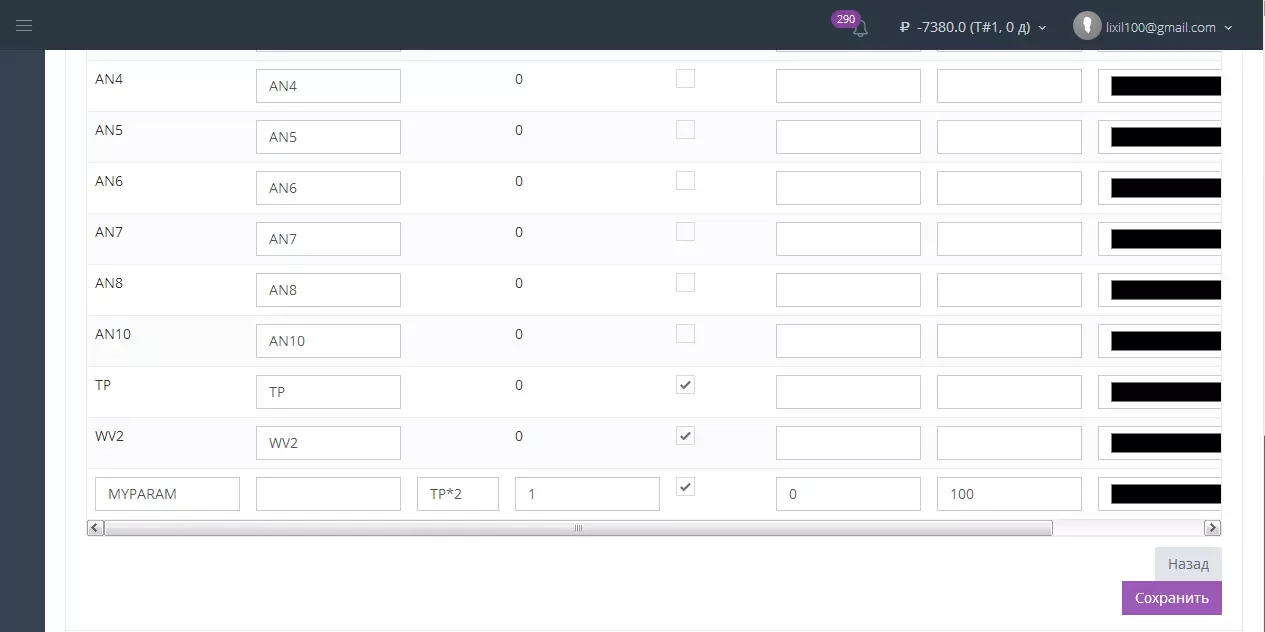

Например, создадим параметр MYPARAM, в поле «выражение» напишем формулу, по которой он будет вычисляться, в поле «порядок» укажем цифру 1, так как он будет вычисляться после создания параметра, который используется в вычислениях.

Также можно указать минимальные (колонка min) и максимальные (колонка max) значения параметра, выбрать цвет, которым будет обозначаться на графиках. После добавления нажать на кнопку «Сохранить».

Если в поле «показывать» не ставить галочку, то этот параметр отображаться в таблицах и графиках не будет.

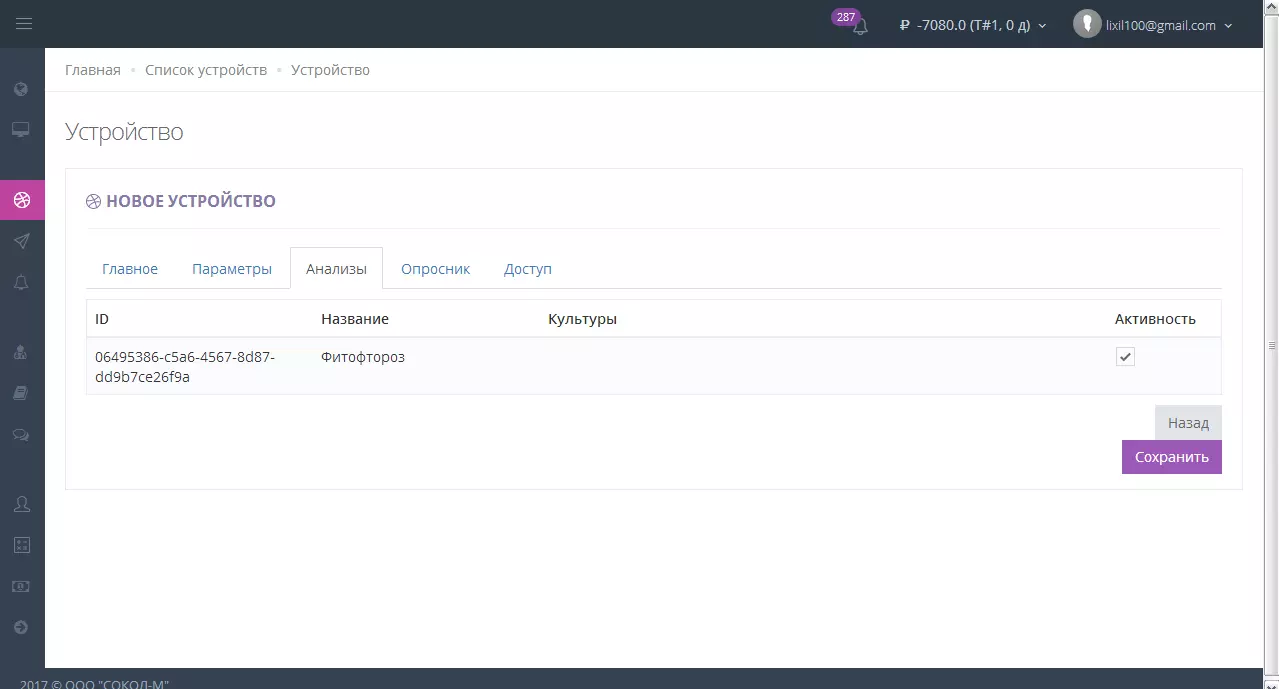

Во вкладке «Анализы» необходимо выбрать нужные анализы, которые подходят для культур, растущих около вновь установленной метеостанции.

Для этого надо поставить галочку в графе «активность» и нажать на кнопку «Сохранить».

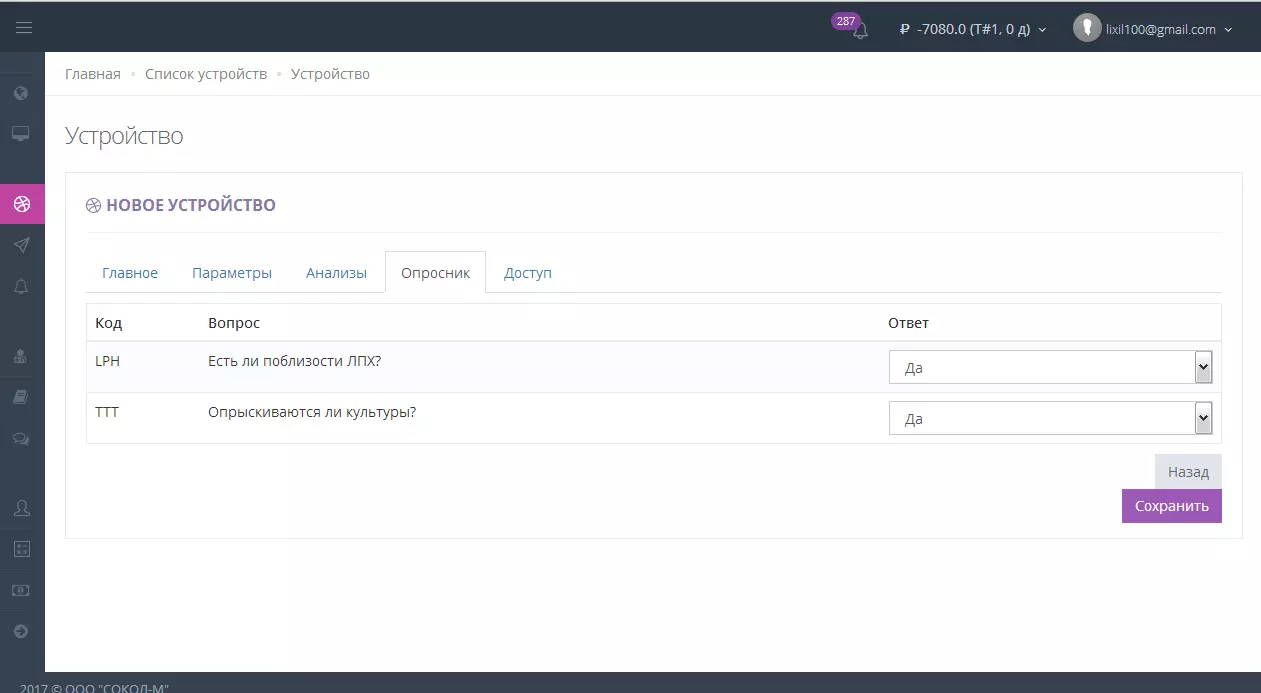

Также желательно было бы ответить на вопросы, которые расположены вовкладке «Опросник».

Для этого выбираете нужный ответ из выпадающего списка и нажимаете на кнопку «Сохранить».

Также имеется возможность дать доступ к станции для других пользователей.

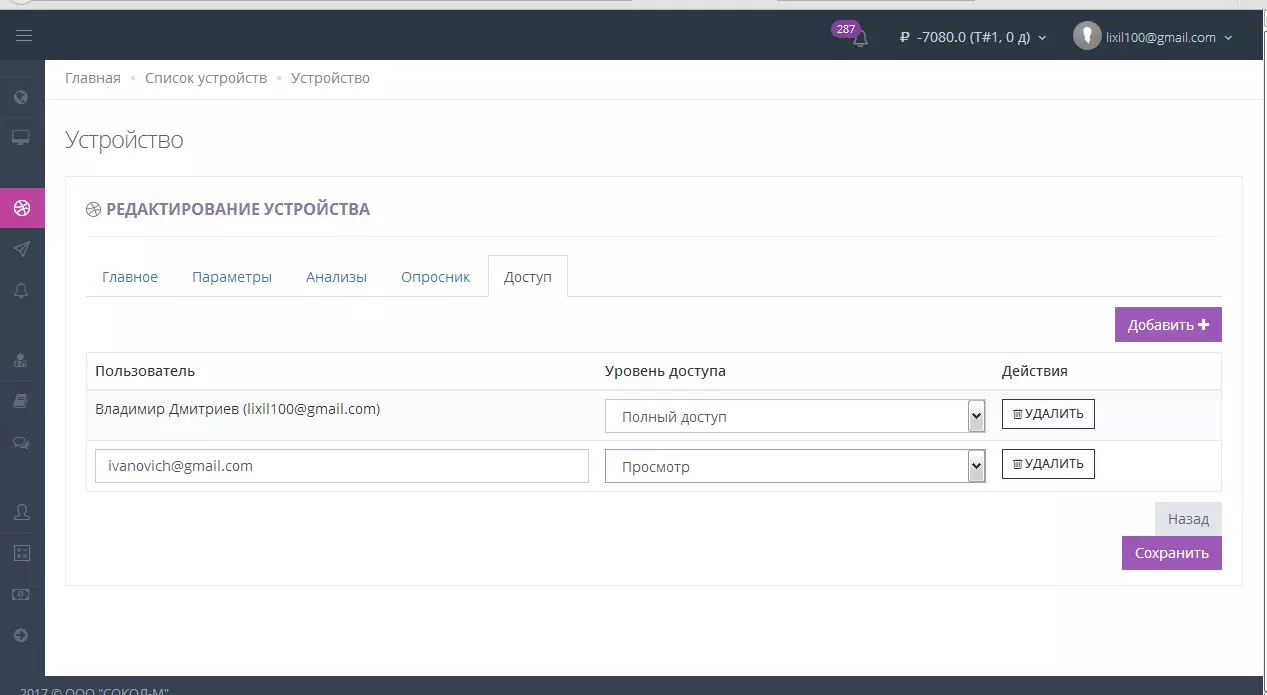

Для этого переходим на вкладку «Доступ», нажимаем на кнопку «добавить», появляется новое поле, заполняем данные о новом пользователе.

Из выпадающего списка можно выбрать уровень доступа: только для просмотра, для просмотра и редактирования или полный доступ. После заполнения нажимаем на кнопку «Сохранить».

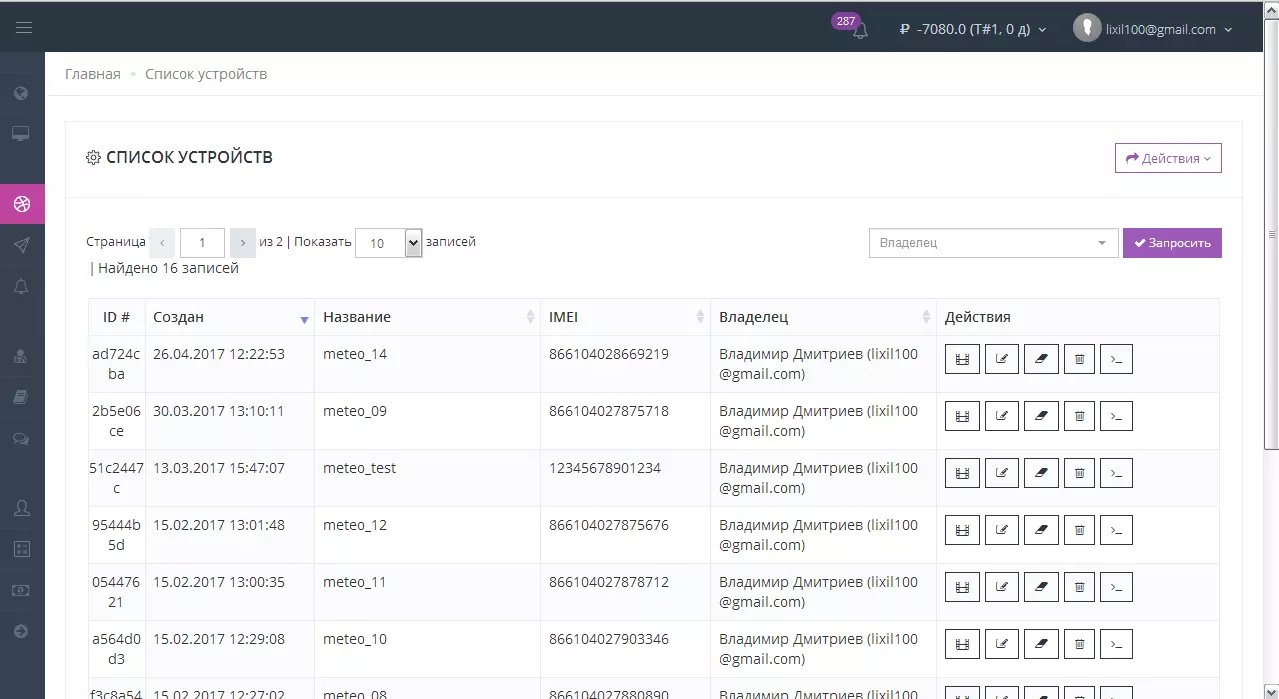

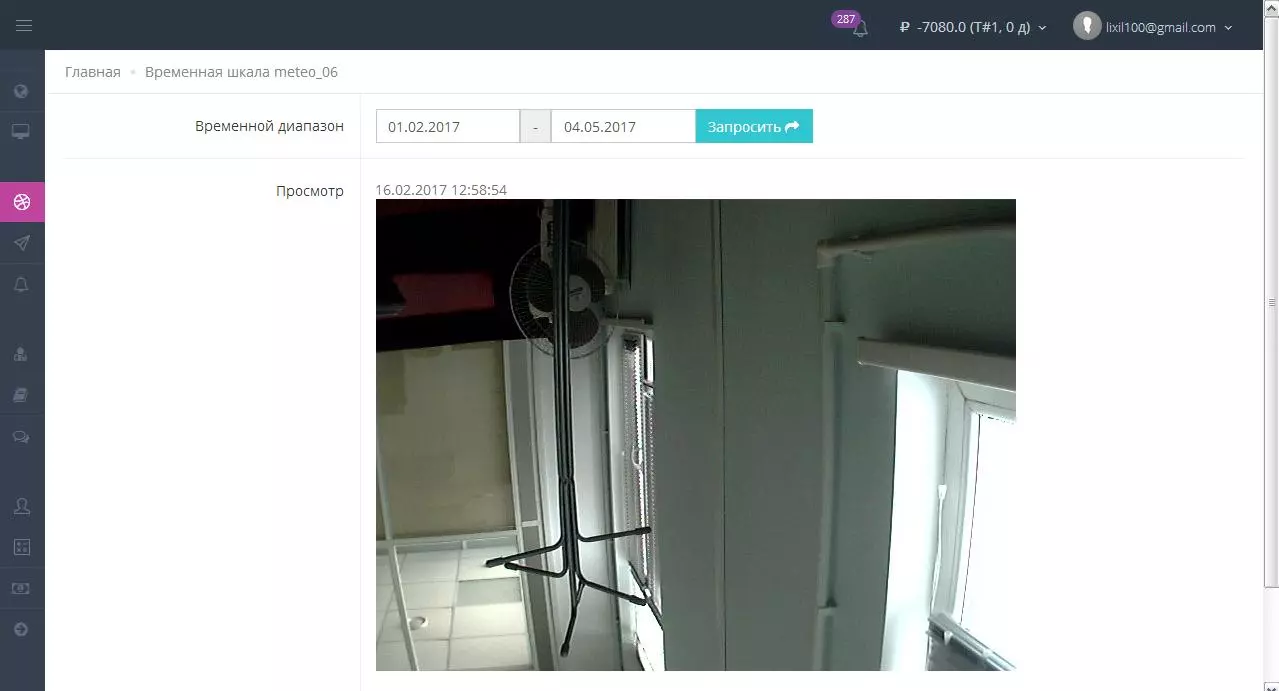

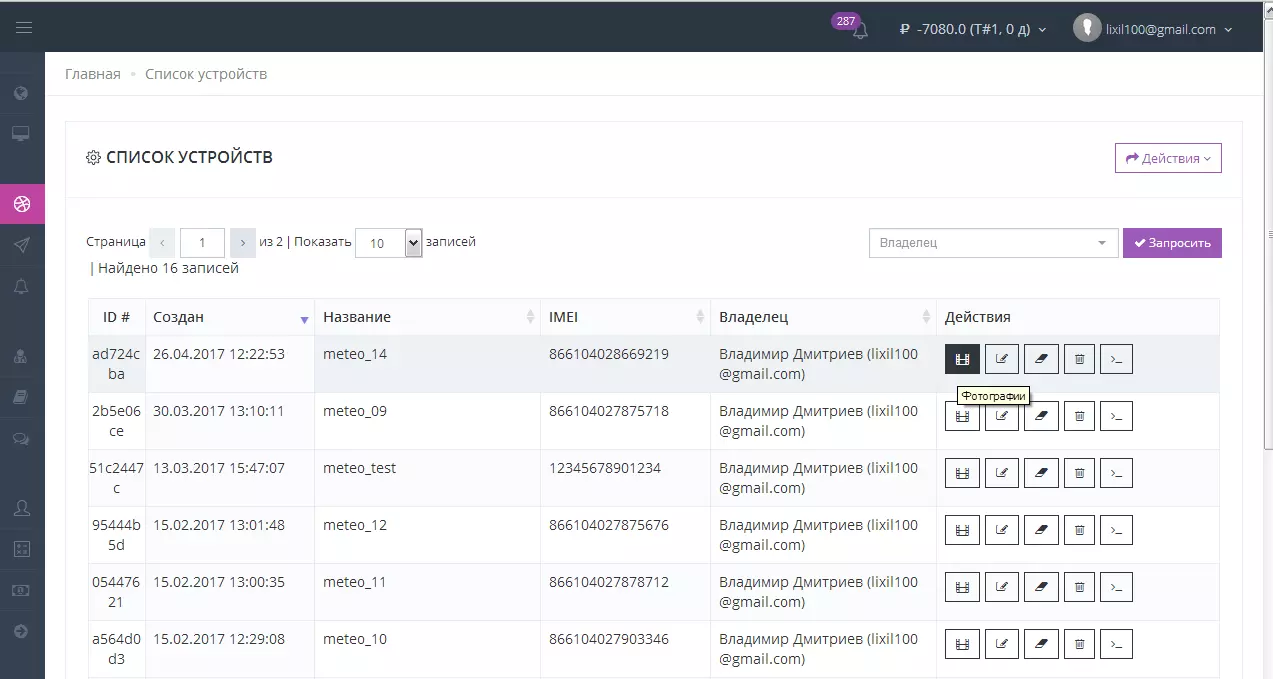

В разделе «Устройства» есть возможность смотреть фото, которые приходят с метеостанций. Для этого нужно открыть список устройств.

Выбрать нужное устройство и нажать на значок «Фотографии».

Выбрать временной диапазон и нажать на кнопку «Запросить».



Мониторинг

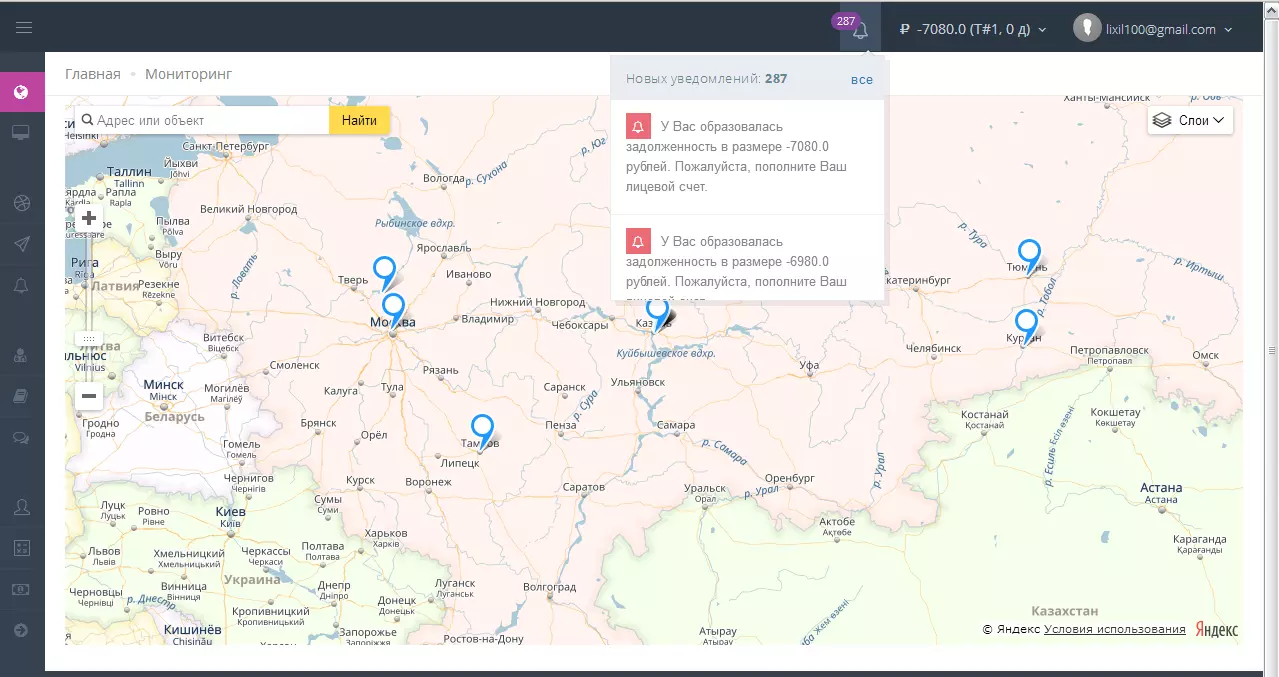

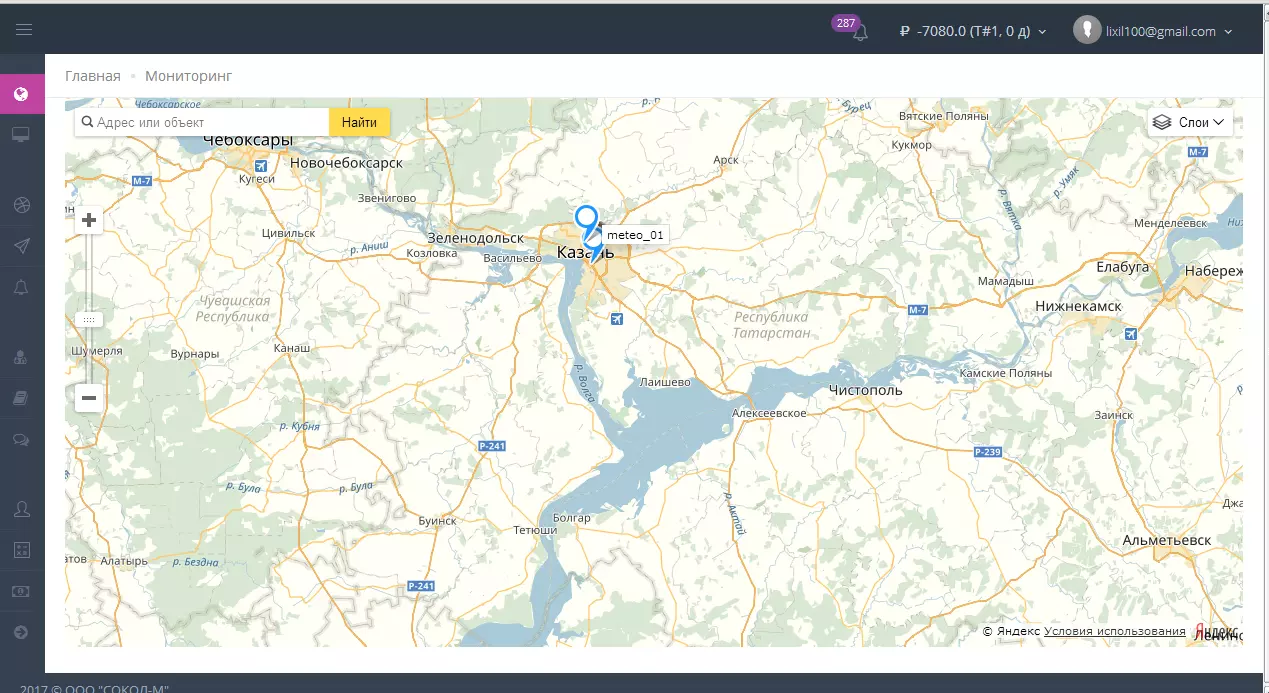

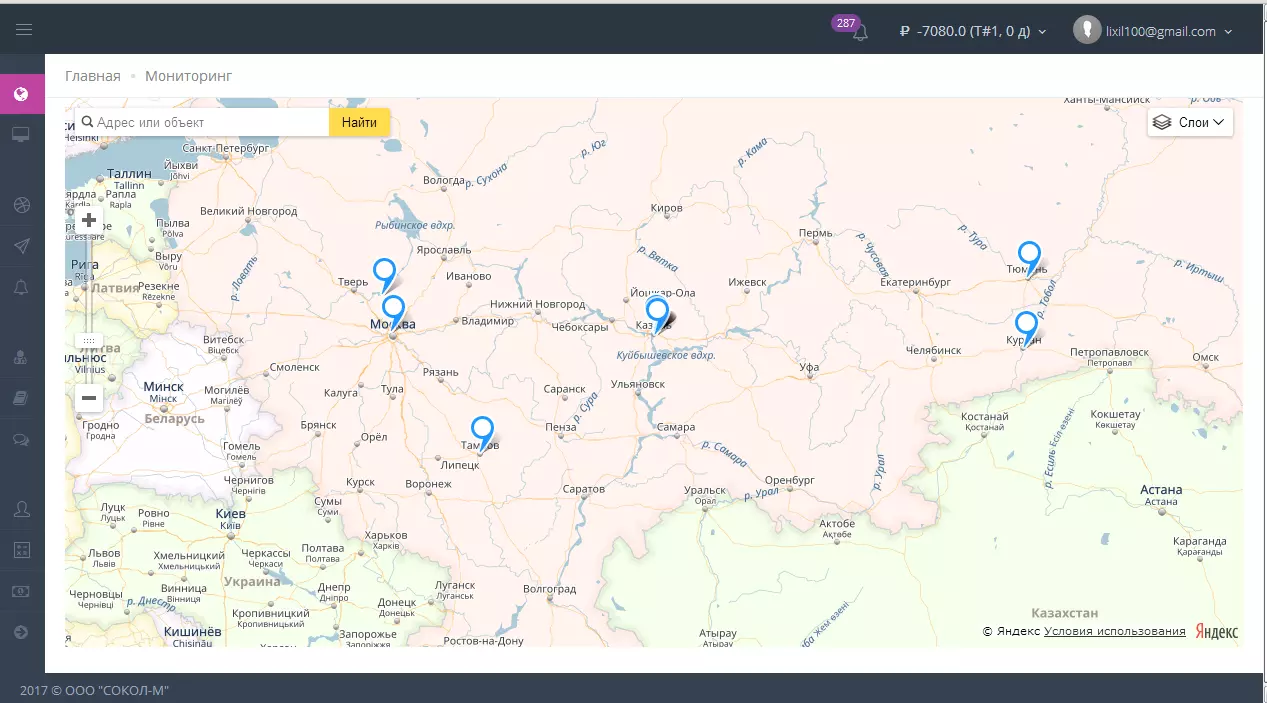

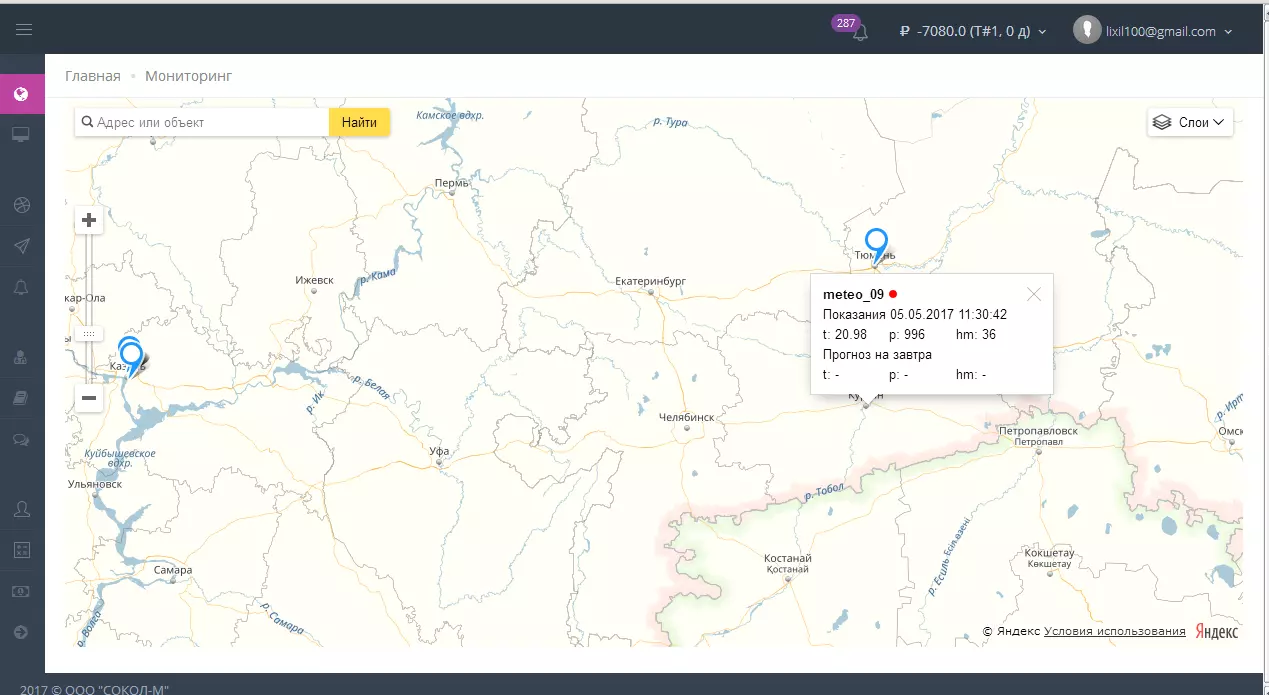

Выбирая в боковом меню вкладку «мониторинг», появляется карта с указанными на ней устройствами. Станция на карте появляется только после первого полученного от нее сообщения. Наводя курсором на иконку, мы видим название станции.

При нажатии на иконку появляется информация с последними показаниями и прогнозом на завтра.



Рабочий стол

Рабочий стол – это область, в которой можно просматривать разные элементы (таблицы, графики, прогнозы, розы ветров).

Для их просмотра надо выбрать вкладку «Добавить элемент» и из выпадающего списка выбрать нужный.

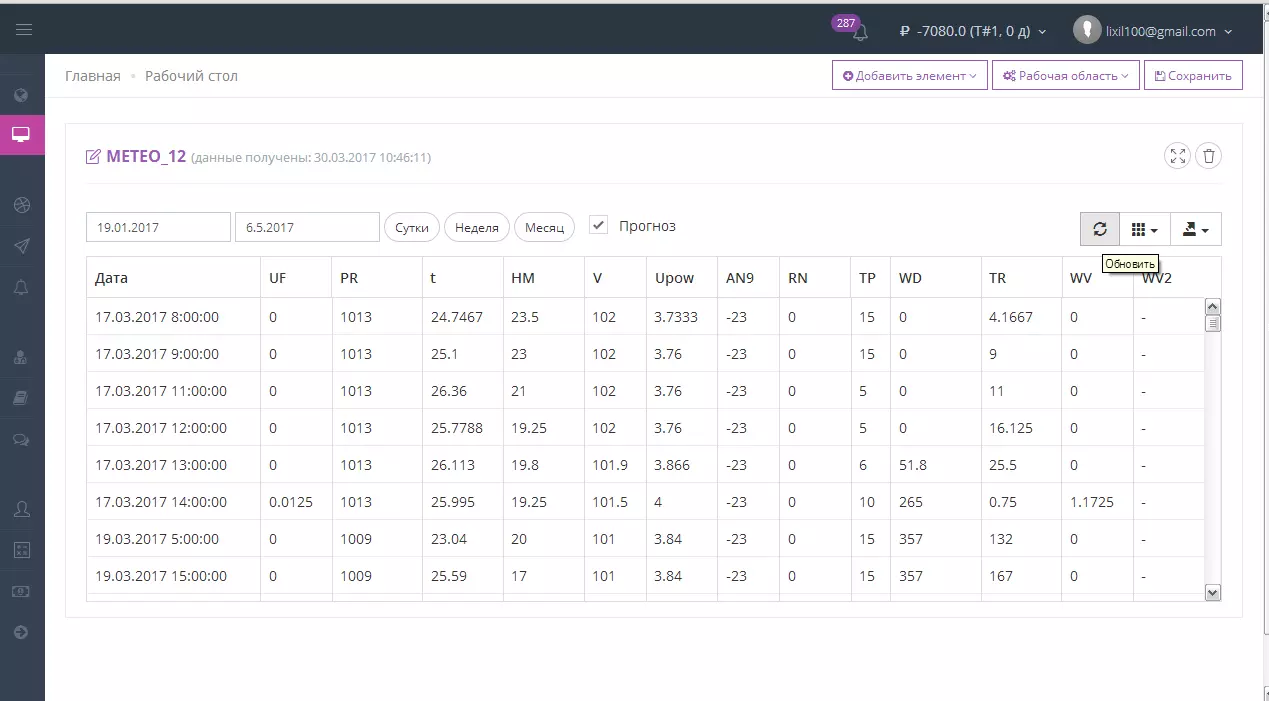

Таблица показаний.

Для просмотра показаний задаем период времени и нажимаем кнопку «обновить».

Если стоит галочка «Прогноз», то текущие показания соединяются с прогнозом от РосГидроМетЦентра.

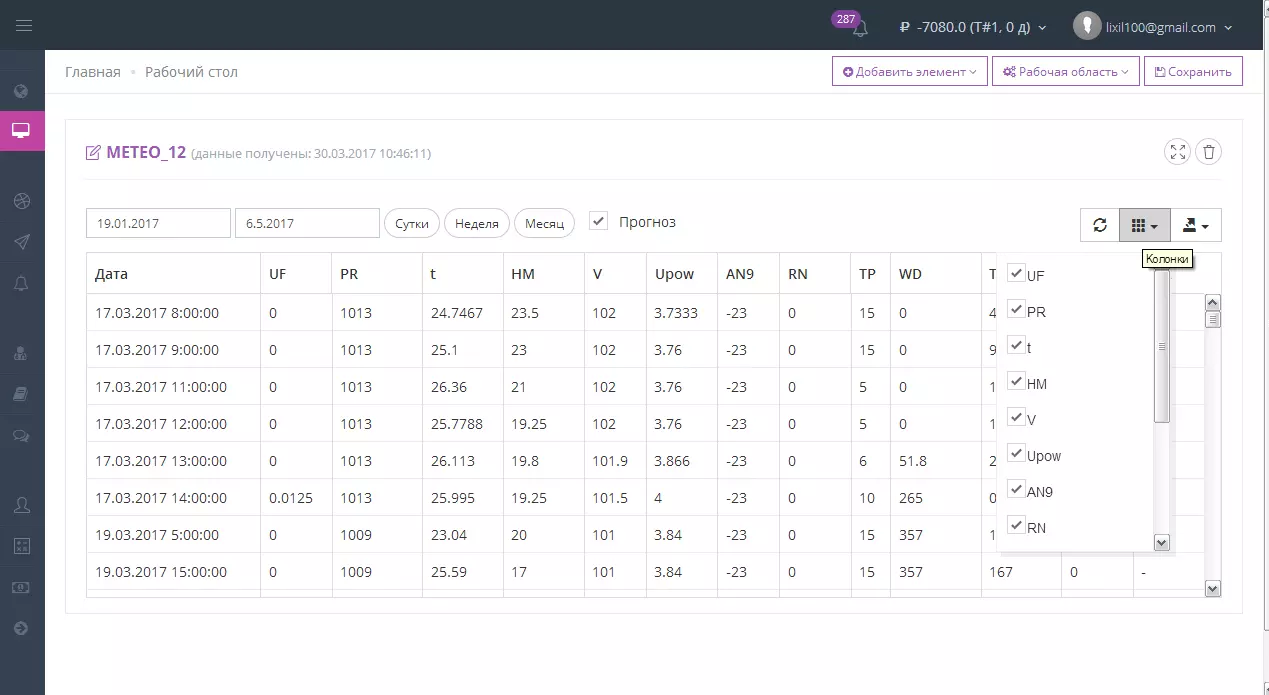

Также есть возможность выбора, какие из показателей отображать в таблице. Для этого нажимаем на кнопку «Колонки» и отмечаем галочки нужные показатели.

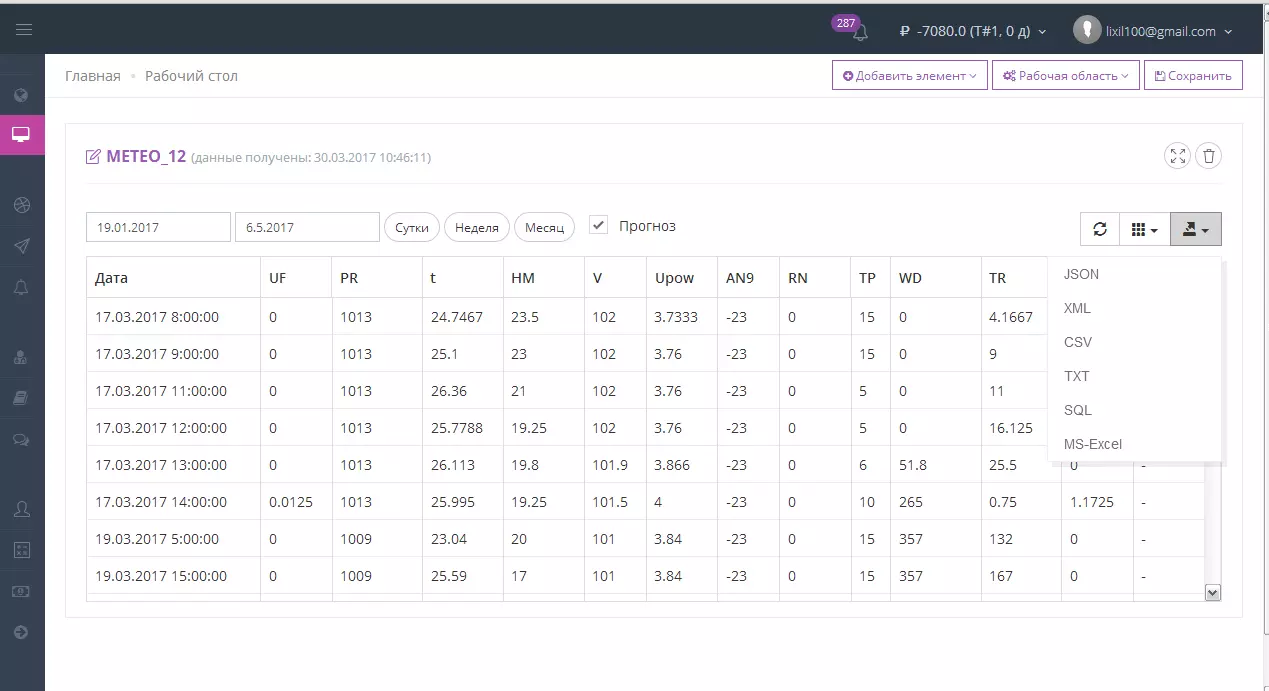

Можно сохранить таблицу показаний в нужном формате.

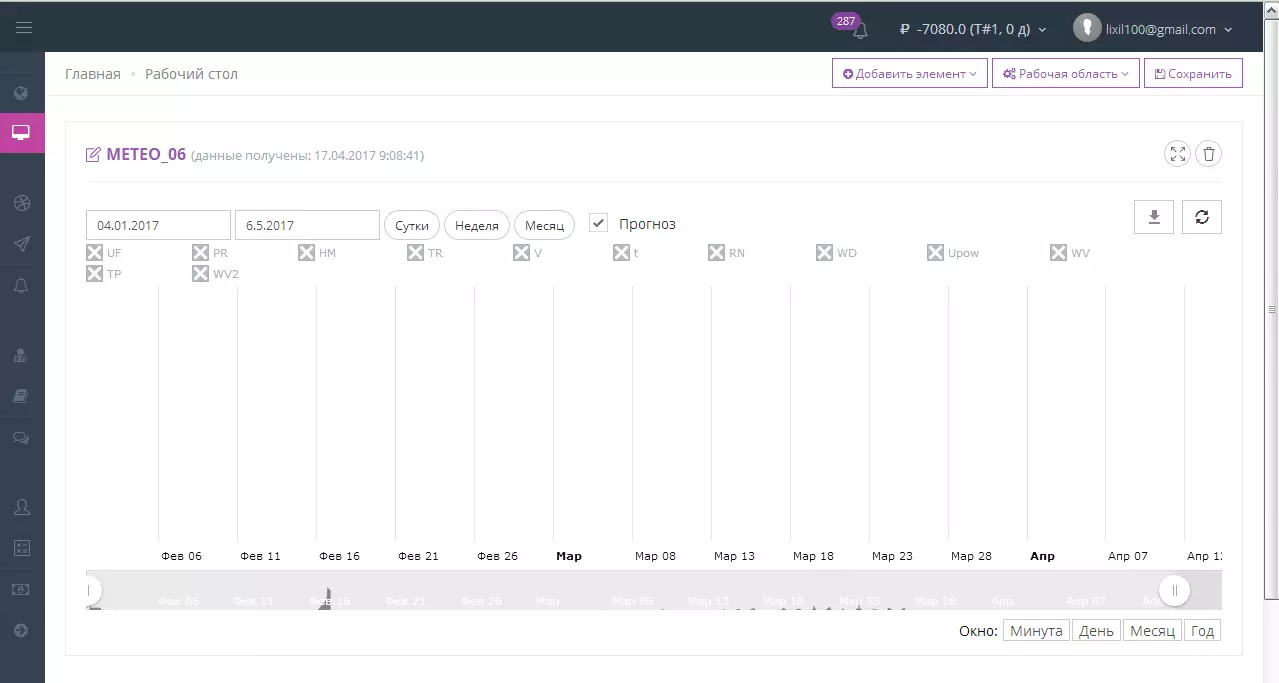

График показаний.

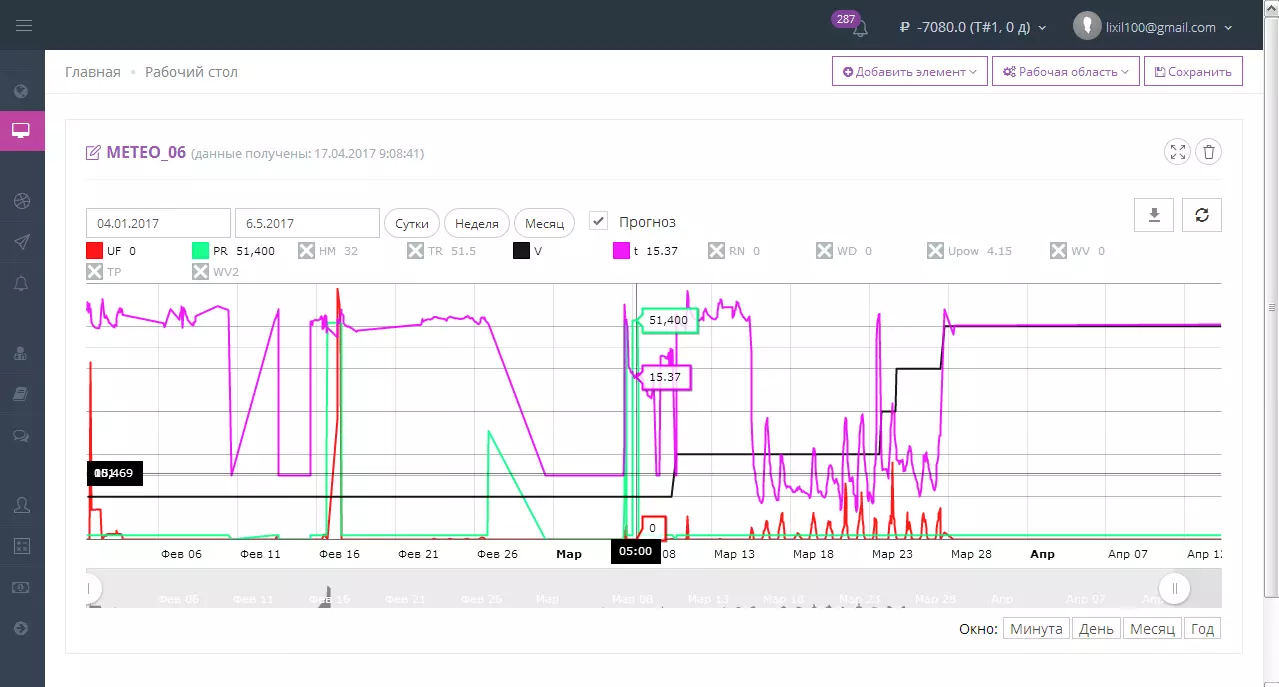

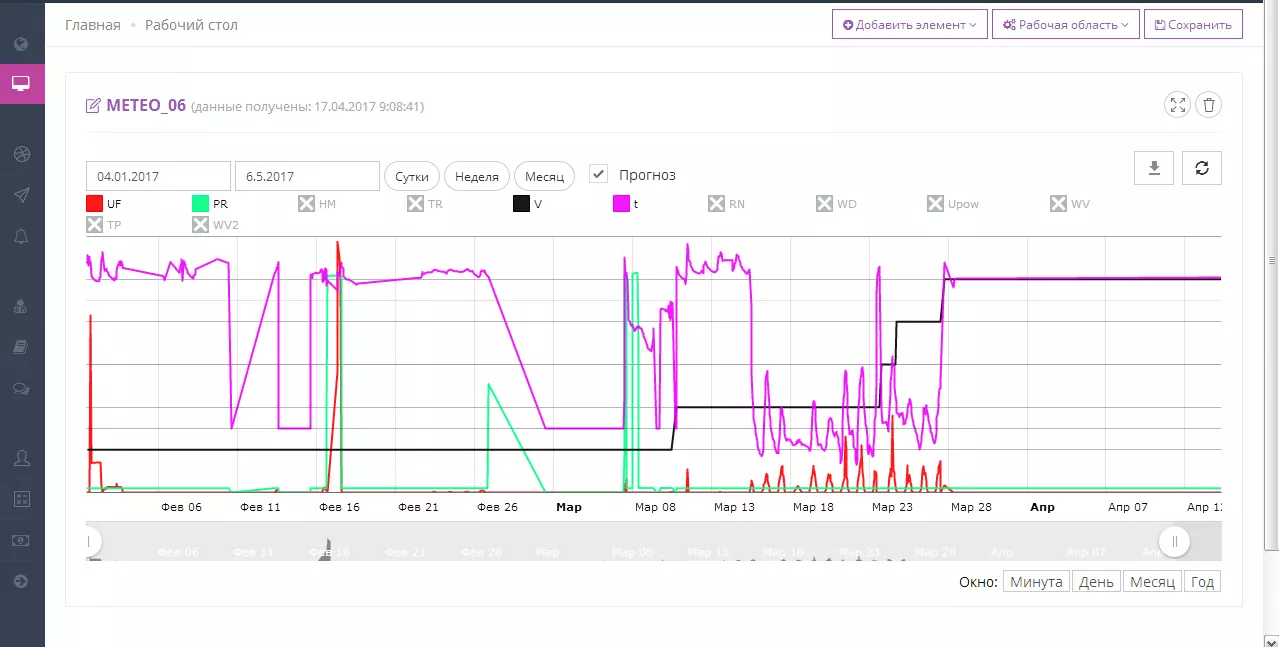

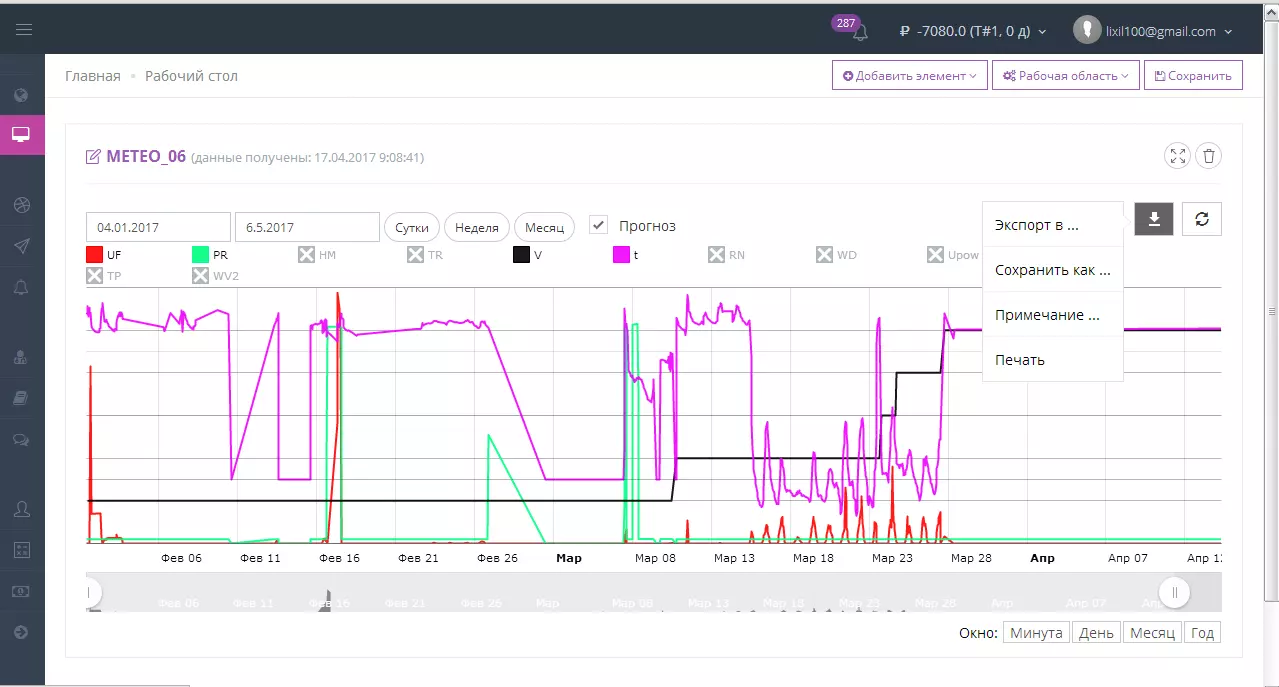

Также все показания можно просматривать в виде графика. Для этого надо выбрать период, за который требуется просмотреть показания.

Затем выбрать те показатели, которые нужны для отображения на графике. Курсором наводим на нужный параметр и нажимаем.

Если стоит галочка «Прогноз», то текущие показания соединяются с прогнозом от РосГидроМетЦентра.

Чтобы узнать точное значение параметра, достаточно на графике навести курсором на интересующую точку.

Также есть возможность печатать, сохранять и экспортировать график показаний.

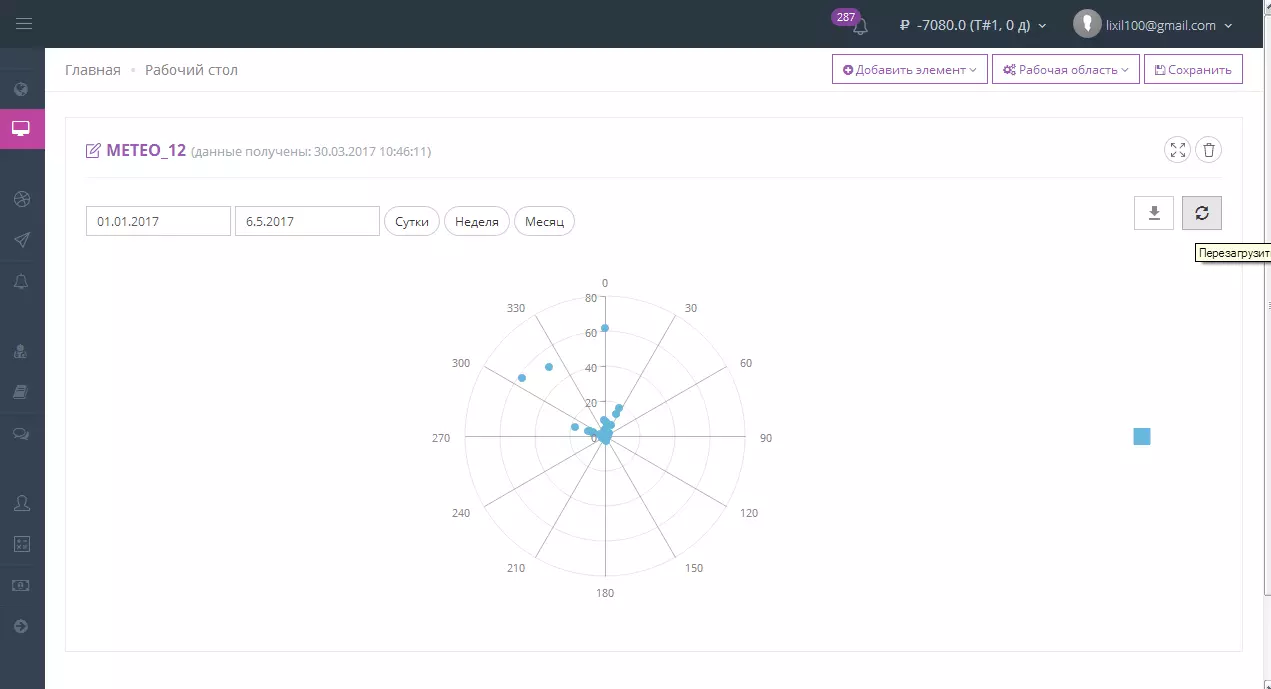

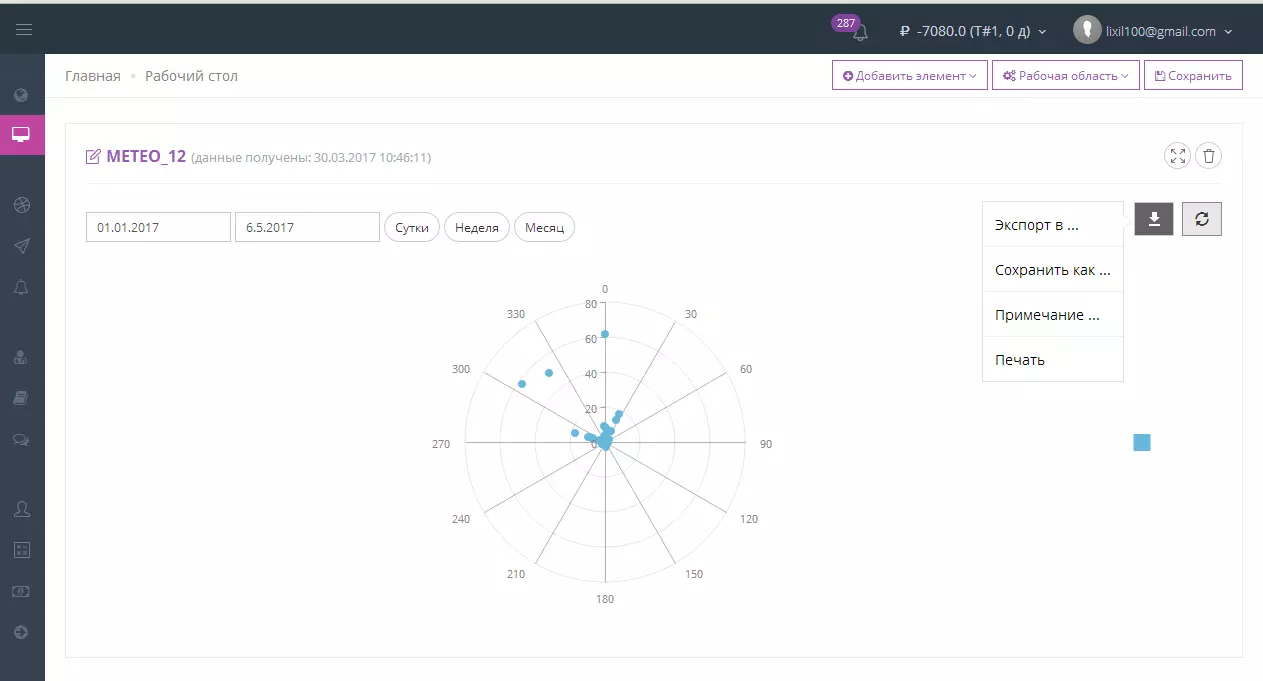

Роза ветров.

Диаграмма показывает, в каком направлении дул ветер. Чем дальше точка от центра диаграммы, тем большее количество времени ветер дул в этом направлении. Для построения диаграммы, необходимо указать период времени, и нажать кнопу «перезагрузить».

Также есть возможность печатать, сохранять и экспортировать диаграмму.

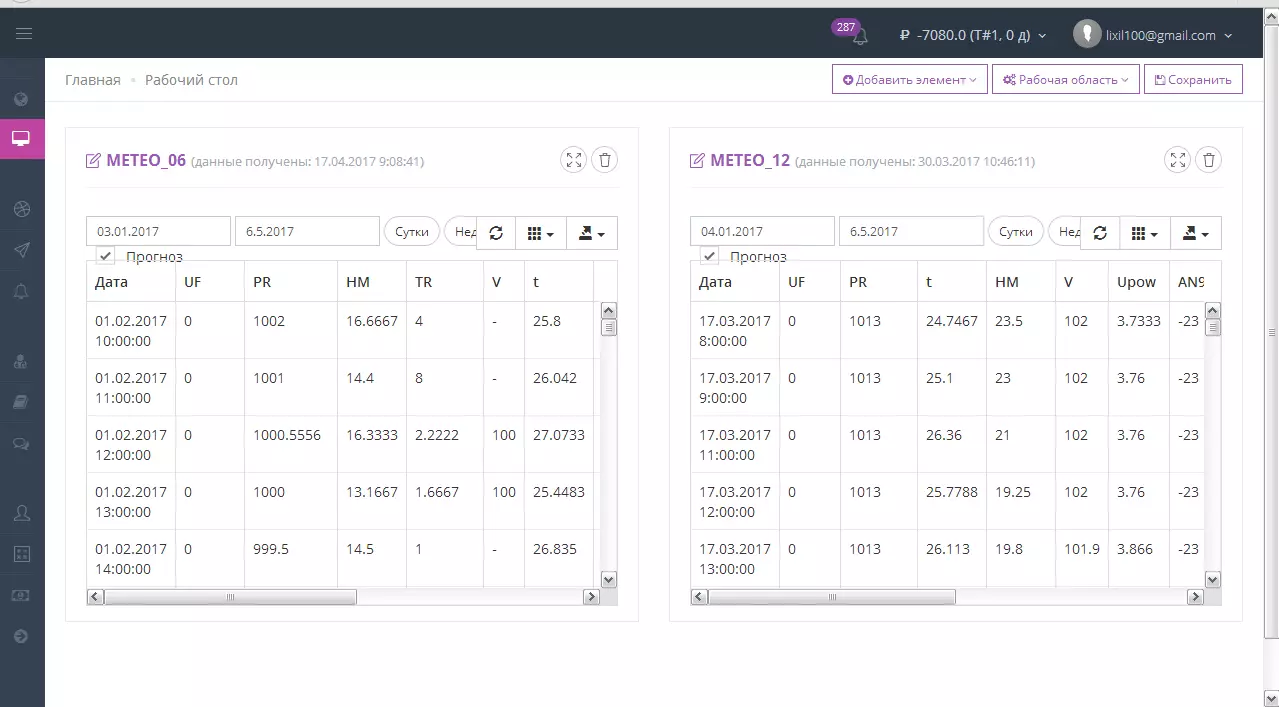

Рабочая область может состоять из одной колонки, двух или трех. Для ее изменения нажимаем на вкладку «Рабочая область» и выбираем из выпадающего списка

При открытии двух и более элементов, они будут добавляться друг за другом вниз.

Если рабочая область поделена на две или три колонки, то есть возможность перенести элемент на свободную область.

Для этого наводим курсором на заголовок элемента, нажимаем левую кнопку мыши и, не отпуская ее, перетаскиваем его на нужное место.



Культуры

Для добавления новых культур необходимо сделать следующее:

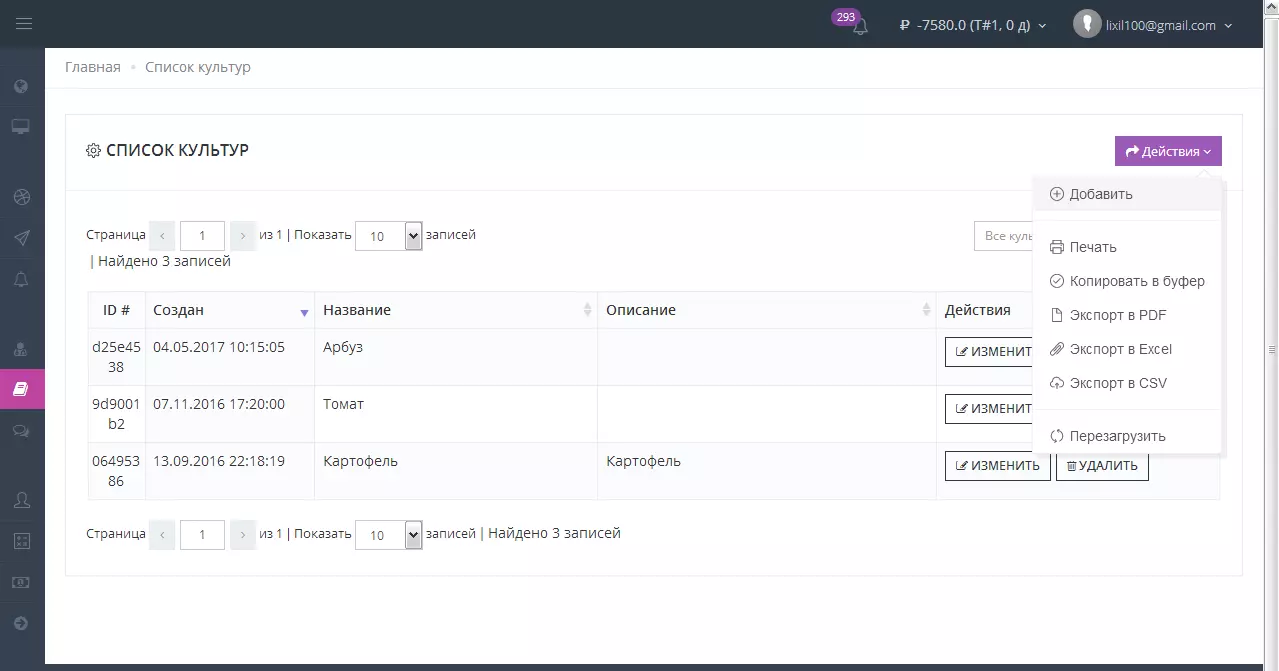

в боковом меню выбрать вкладку «культуры». Затем нажать на кнопку «действие» и выбрать из выпадающего меню «добавить».

Заполнить поля и нажать на кнопку «сохранить»

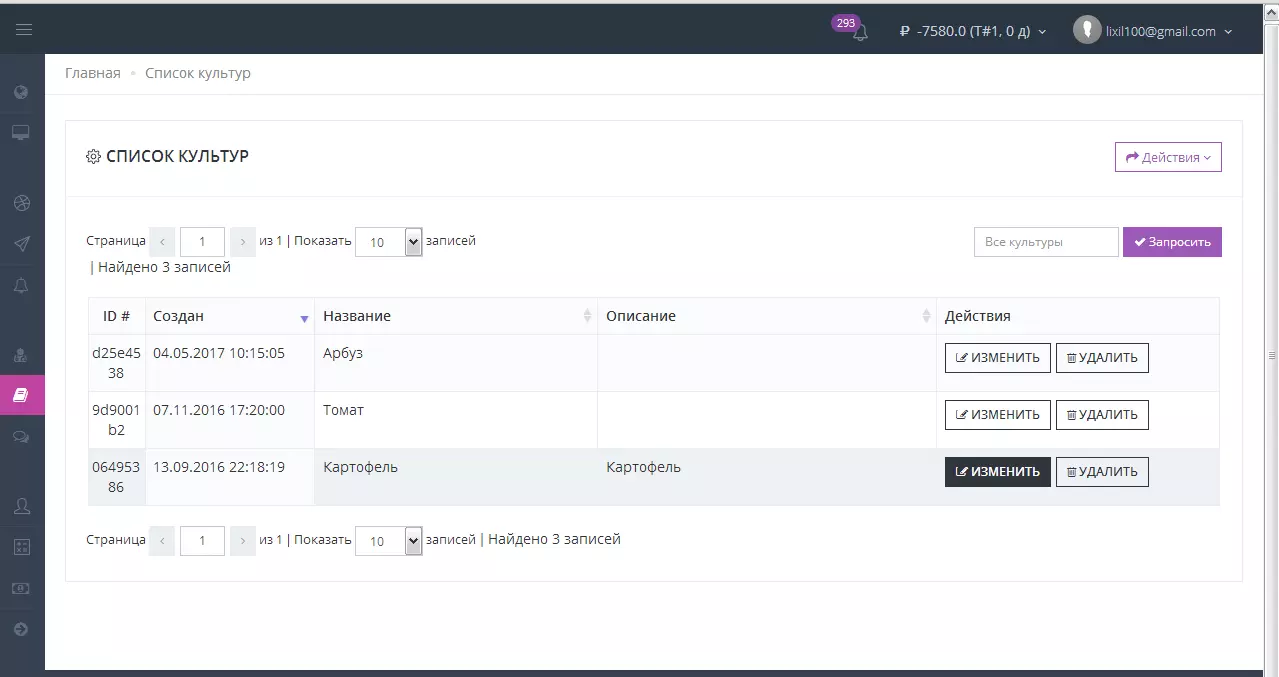

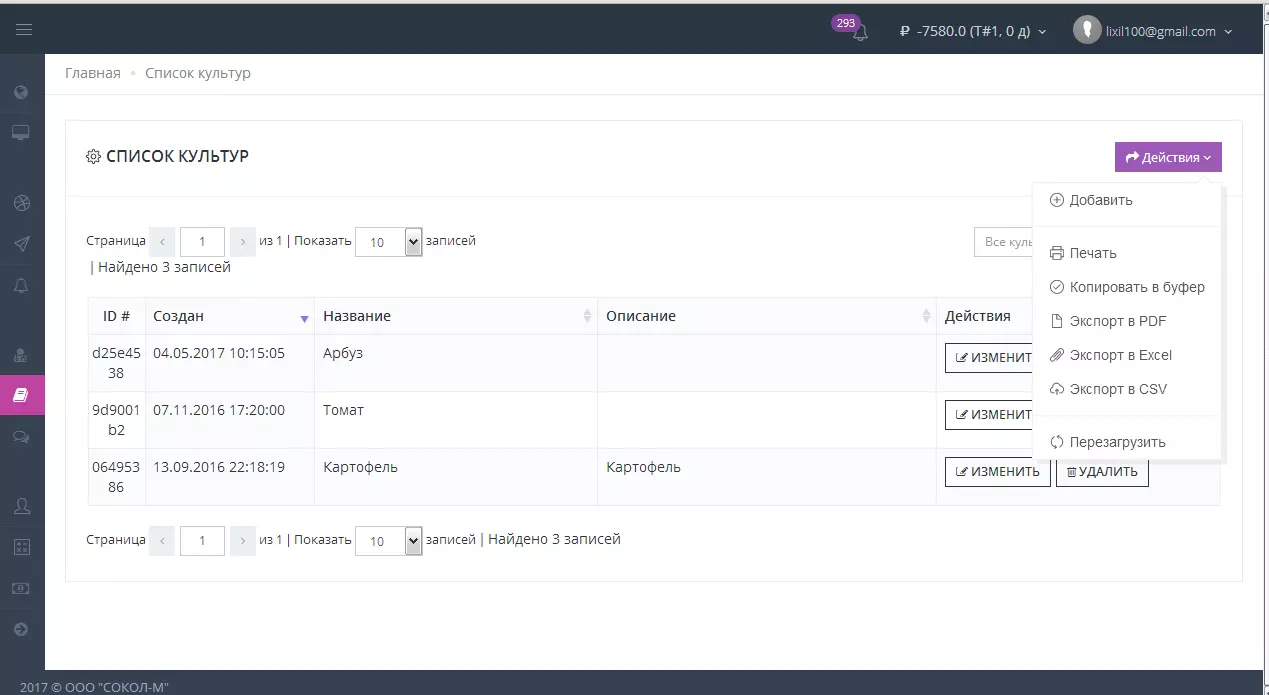

Также имеется возможность редактировать уже добавленные культуры. Для этого надо в таблице список культур в поле действия нажать на кнопку «изменить».

Внести необходимые изменения и нажать на кнопку «сохранить».

Также есть возможность печатать, сохранять и экспортировать список культур.



Вопросы

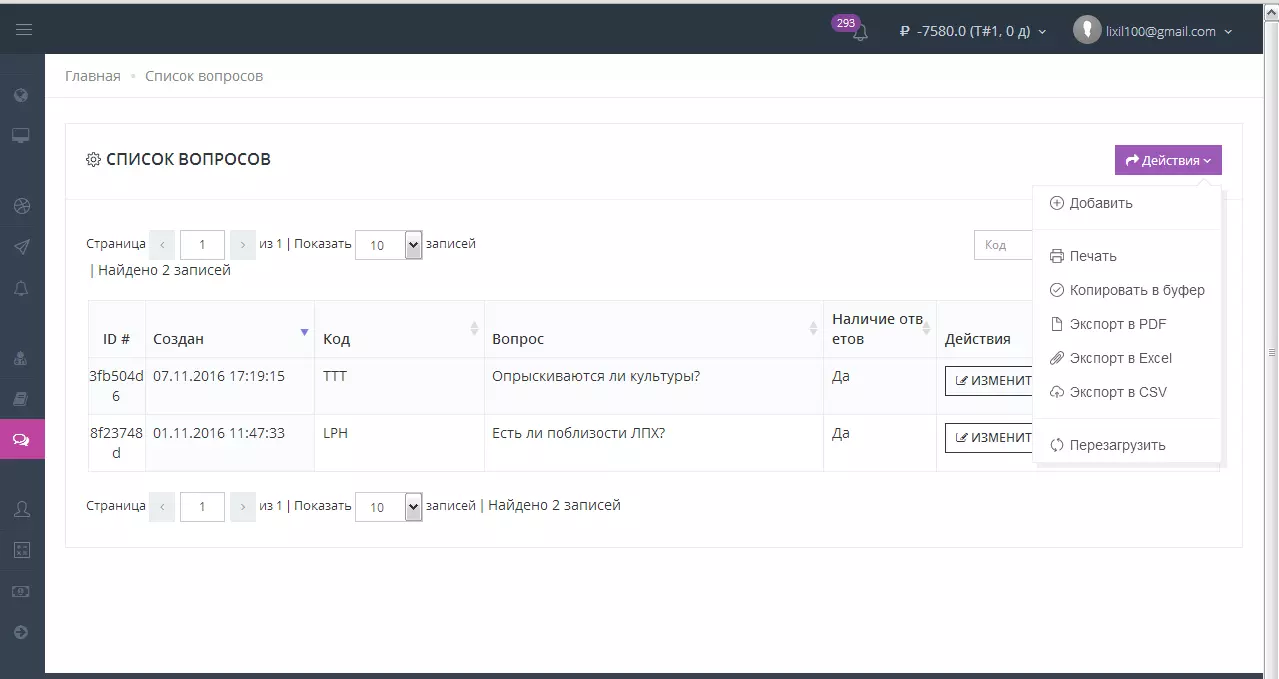

Для добавления новых вопросов необходимо сделать следующее: в боковом меню выбрать вкладку «вопросы».

Затем нажать на кнопку «действие» и выбрать из выпадающего меню «добавить».

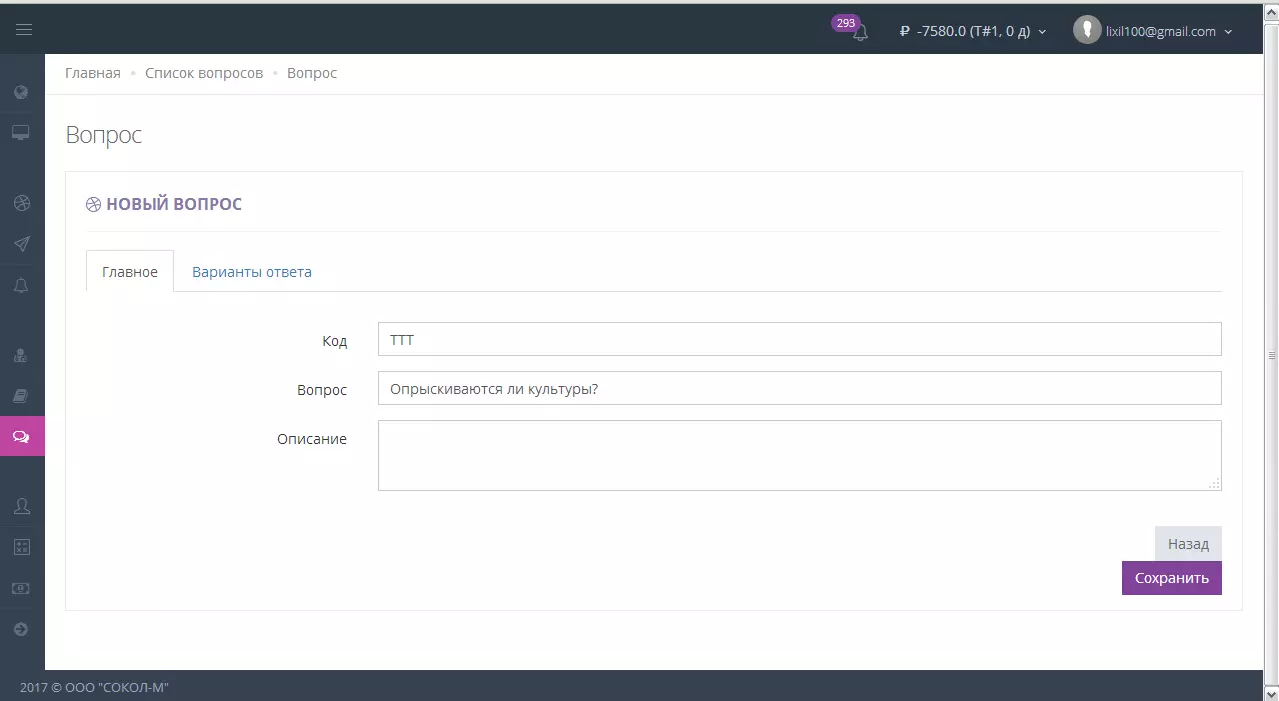

Во вкладке «главное» заполнить поля и нажать на кнопку «сохранить».

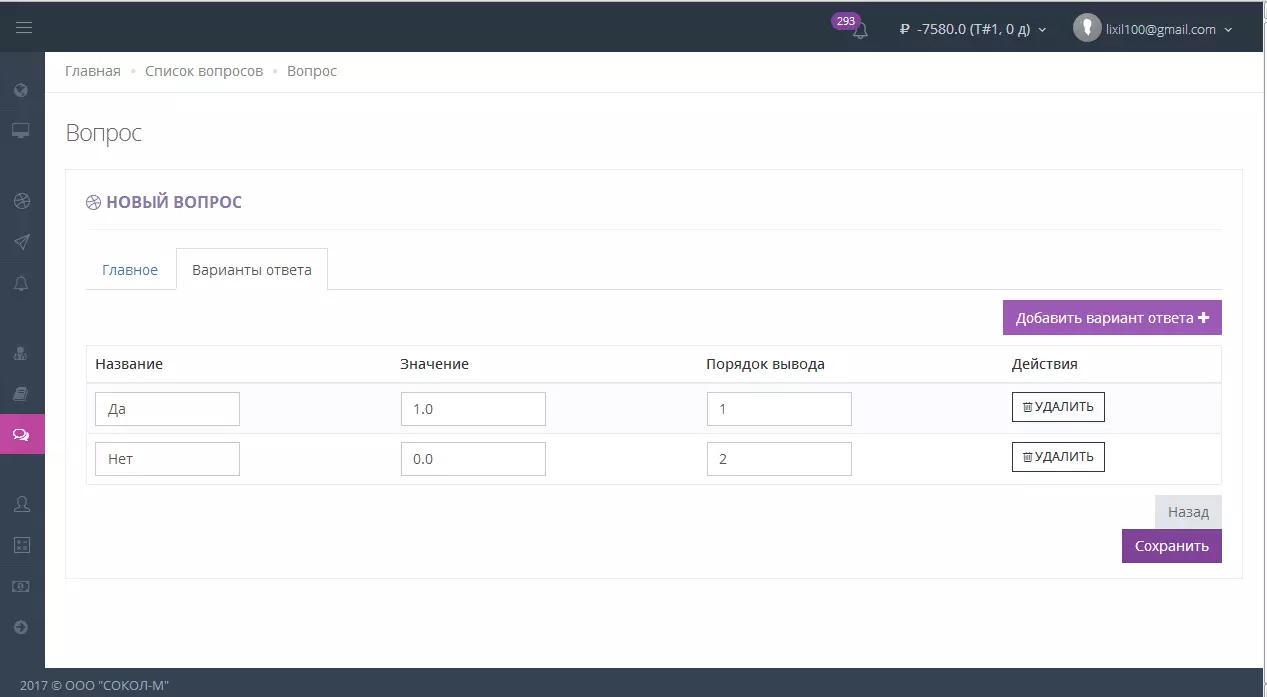

Во вкладке «варианты ответов» добавить возможные варианты ответов. Для этого нажать на кнопку «добавить вариант ответа».

Заполнить поля и нажать на кнопку «сохранить». В поле «значение» указывается значение, которое будет возвращаться при ответе на вопрос.

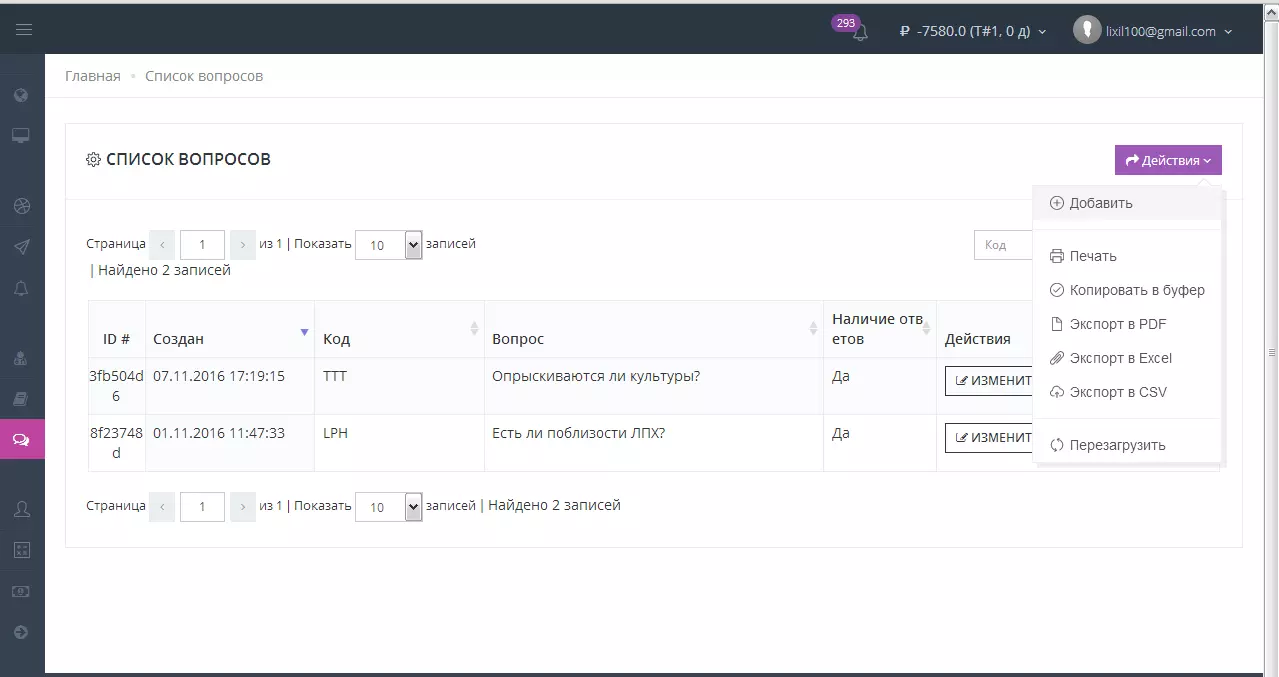

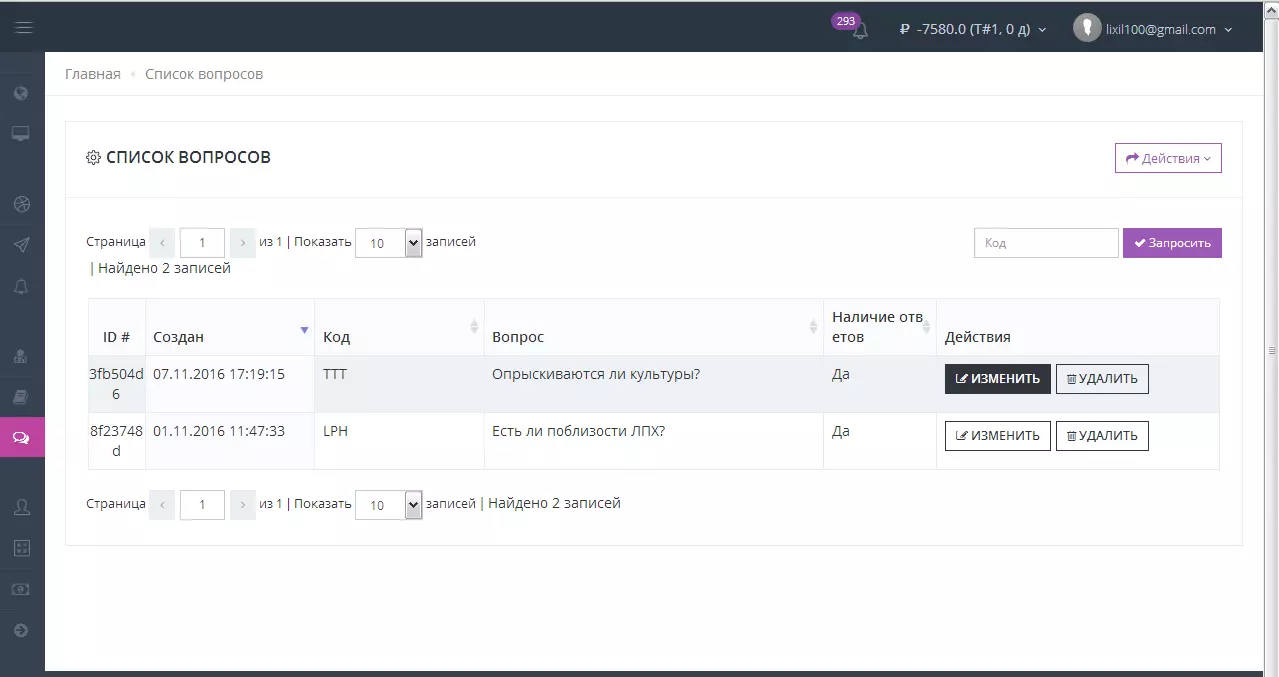

Также имеется возможность редактировать уже добавленные вопросы. Для этого надо в таблице список вопросов в поле действия нажать на кнопку «изменить».

Внести необходимые изменения и нажать на кнопку «сохранить».Также есть возможность печатать, сохранять и экспортировать список вопросов.
